华林优配科技智能网关系列产品，面向工业场景应用，设计有拥有丰富的通信、传输和控制功能接口，例如针对外部强弱电设备的远程控制，部分智能网关配套设计有继电器功能接口，以提高项目的远程管控能力。本篇主要讲解华林优配智能网关的继电器功能测试方法。

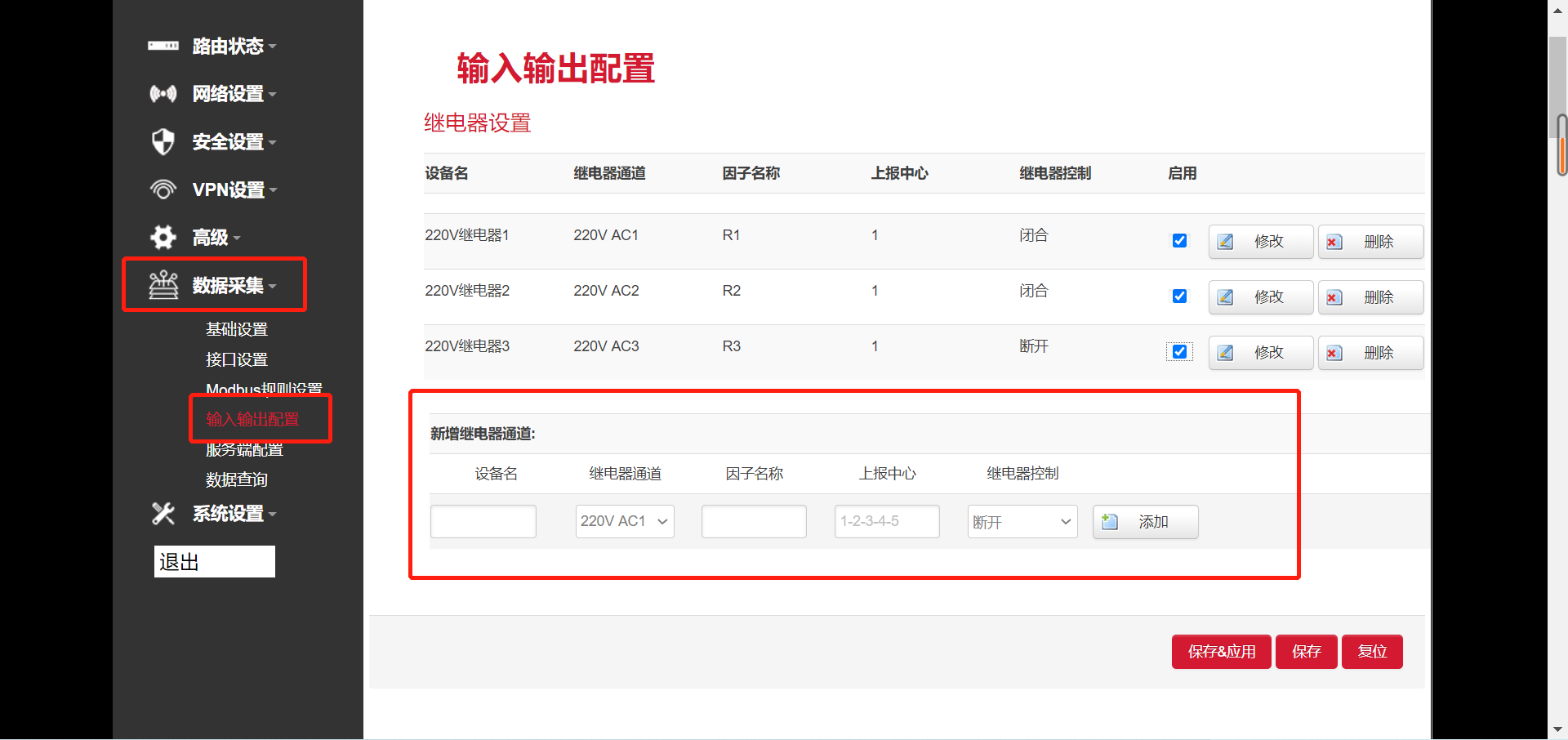

1、输入输出设置

设备名称和因子的名称为自定义的，但是一般按照有序有规则的自定义命名

继电器通道的选择是根据实际使用情况进行命名的

上报中心是根据使用的服务器中心来实际进行选择的

继电器控制则是选择继电器的初始状态，进行闭合和断开的选择

注意：继电器通道包含了12V DC和24V DC，要根据实际使用的网关或路由的使用端口来决定

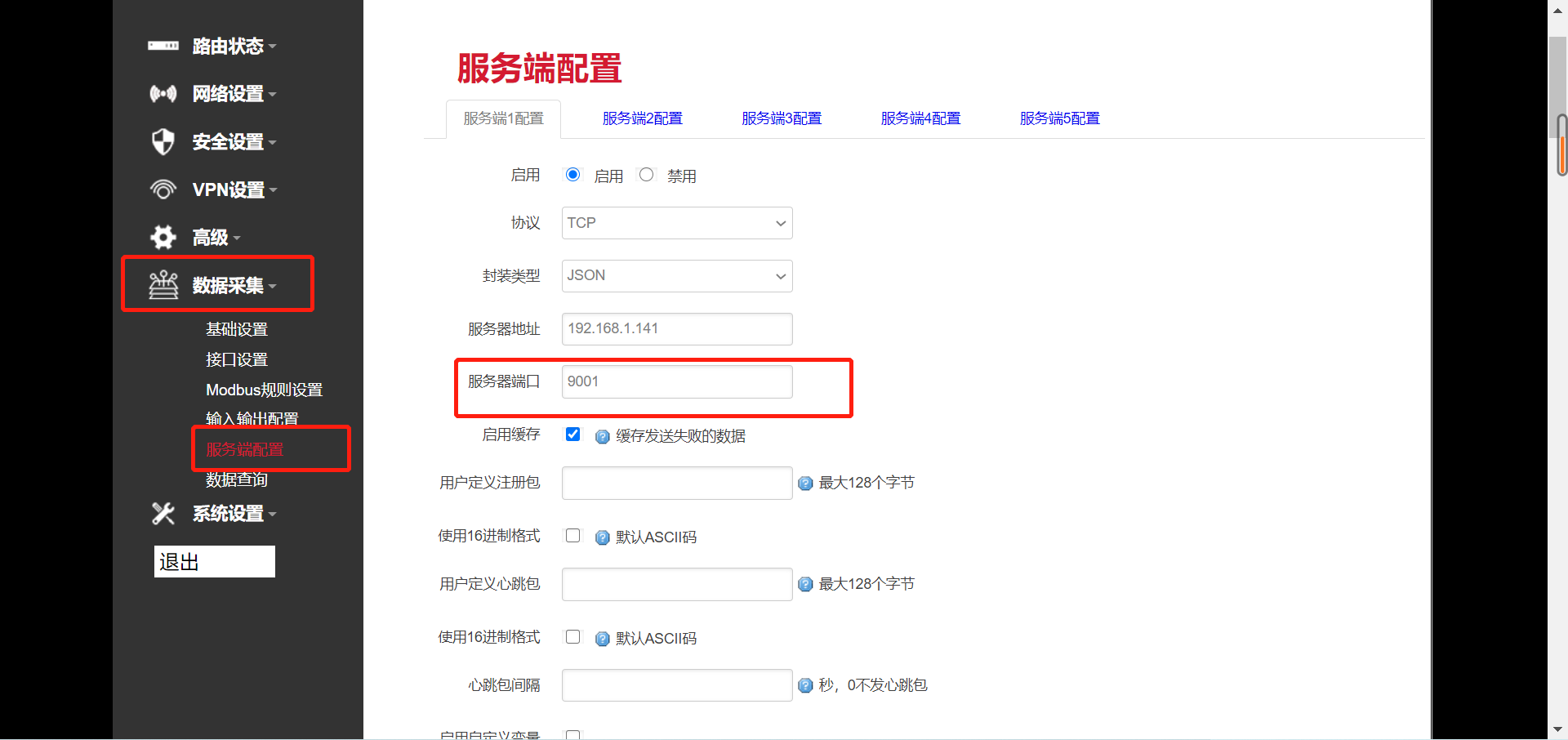

2.服务器配置

由于刚才继电器的上报中心为1，所以这里的服务端也是选择服务器1配置

服务器的端口要与等等设定的网络调试助手的连接端口一致

协议和封装类型根据使用情况来进行选择，这里使用的协议是TCP 封装类型是JSON

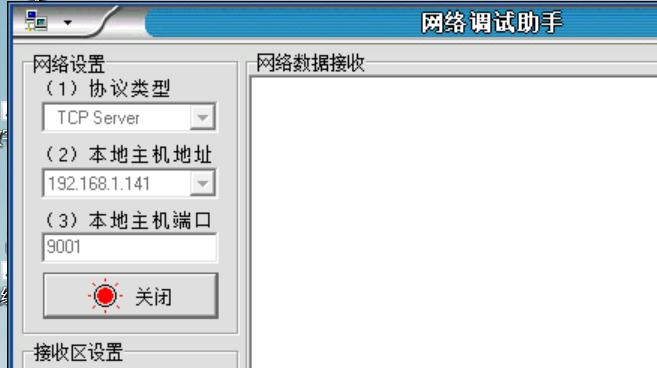

3.网络调试助手设置

协议的类型由服务端配置使用的协议选择TCP Server

服务器的端口为9001

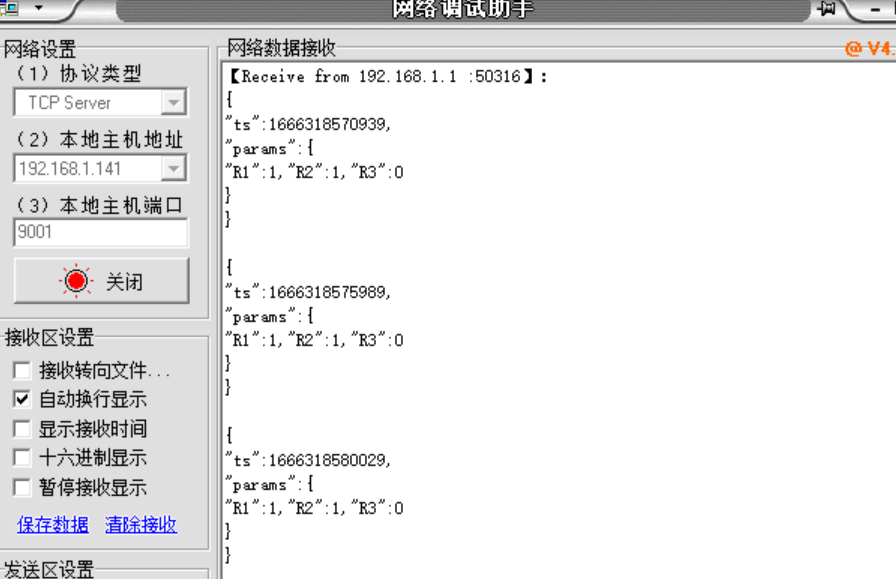

4.测试情况

因为前面设置的输入输出情况为R1闭合、R2闭合、R3断开

所以这里读取到的数据为R1：1、R2：1、R3：0

（可以得知闭合为1，断开为0）

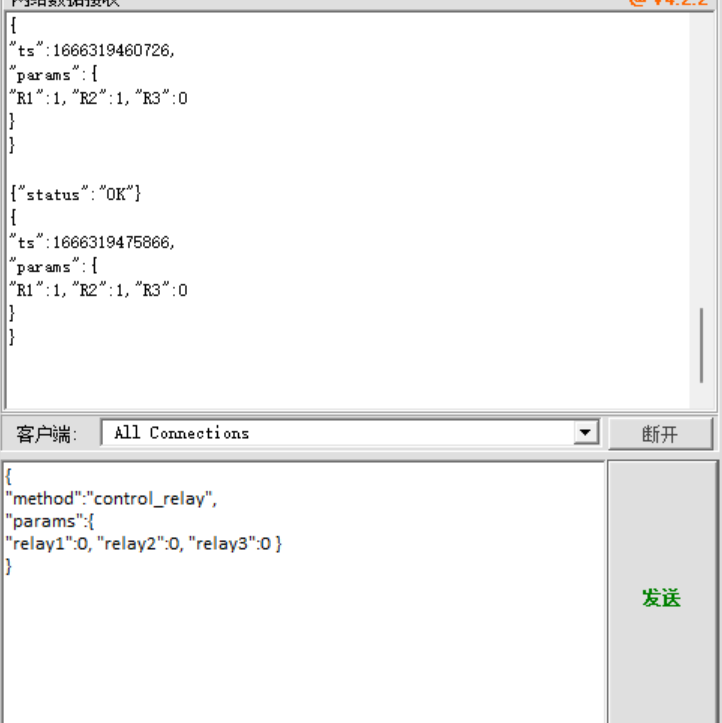

发送指令

{

"method":"control_relay",

"params":{

"relay1":0, "relay2":0, "relay3":0 }

}

应答

{

“

status": "ok"

}

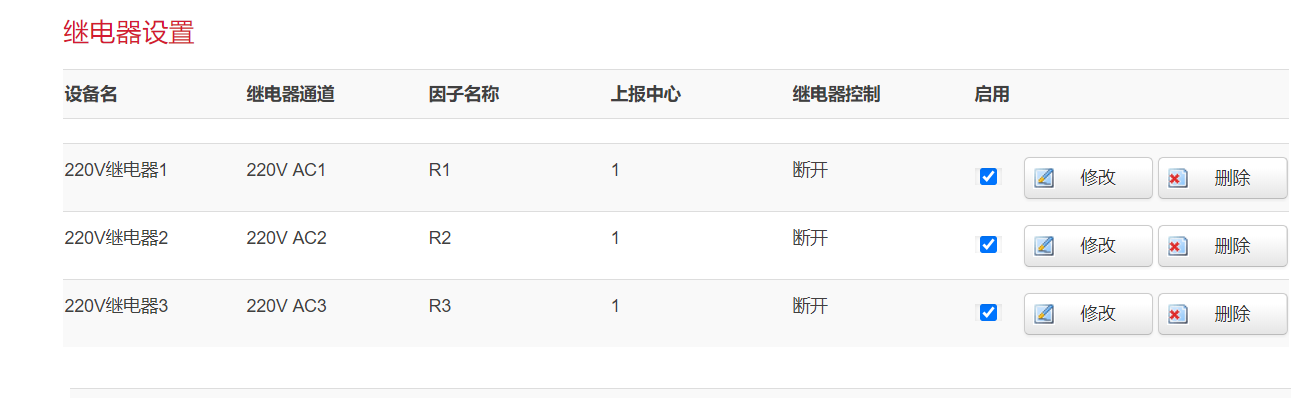

再来观察输入输出的状态

均为断开，则测试成功（如果进行的是DC接口的测试要转接相应的接口，否则会不出现反应，也没有信号输入输出）

以下为控制继电器的命令语句给予参考：

控制 220V 电源继电器：

下发：

{

"method":"control_relay",

"params":{

"relay1":1, "relay2":0, "relay3":0 }

}

应答

{

“

status": "ok"

}

新版含 12V、24V 继电器控制：

下发：

{

"method":"control_relay",

"params":{

"relay1":1, "relay2":0, "relay3":1, "relay4":0, "relay5":1 }

}

应答

{

“

status": "ok"

}
