BMG8500智慧杆网关（防水型）

系列型号：BMG8500

华林优配BMG8500防水型智能网关，业界首创专利产品，密闭式结构，实现IP65等级防水、防潮、防尘。5合1强大功能，替代传统路由网关、交换机、光猫、集中器等，打造完美智慧杆。

样机申请

产品介绍
产品选型
订购方式
相关下载
相关方案
帮助文档

专利产品，IP65防水/防潮/防尘

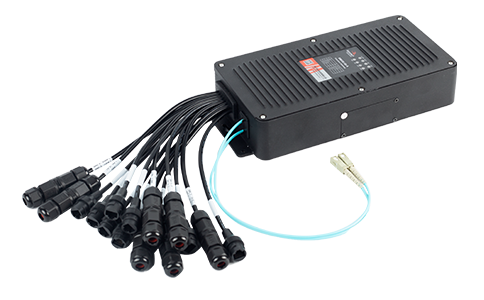

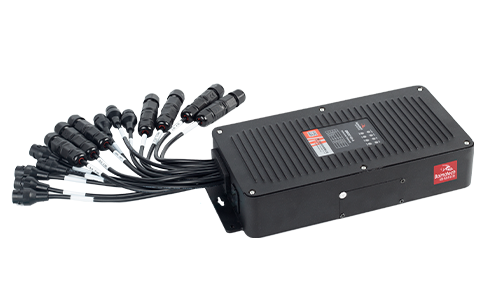

业界首创专利产品。华林优配BMG8500系列智能网关，选用抗锈蚀金属外壳，密闭结构；所有通信、供电及功能接口均采用业界首创的引出式设计；内部采用防水结构设计、及高效导热结构设计。实现IP65等级防水、防潮、防尘。避免粉尘危害、避免下雨时智慧杆腔体内低压喷射水对网关的损坏。

专为严苛环境使用设计，经久耐用稳定可靠


5合1强大功能，打造完美智慧杆

华林优配BMG8500系列防水型智能网关，集成了网络路由和交换系统、数据采集系统、协议转换系统、灯控系统和边缘计算系统等。

1台智能网关可替代传统路由网关、交换机、光猫、集中器等，集成度高、稳定性高、组网施工简便。

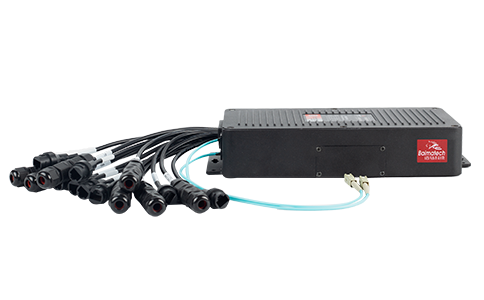

接口丰富，汇集通信/控制/供电于一身

BMG8500物联网智能网关，接口包括2路千兆光口、7路千兆LAN口、1路千兆WAN口（可复用为LAN口）、4路PoE供电（选配）、2路RS485、

2路DI、2路继电器输出、1路TF卡、1路12V输出、1路24V输出、1路DC5~60V输入等。方便智能照明、视频监控、环境传感、WIFI覆盖、

LED屏、网络广播、应急报警、充电桩等一站式接入与管控。

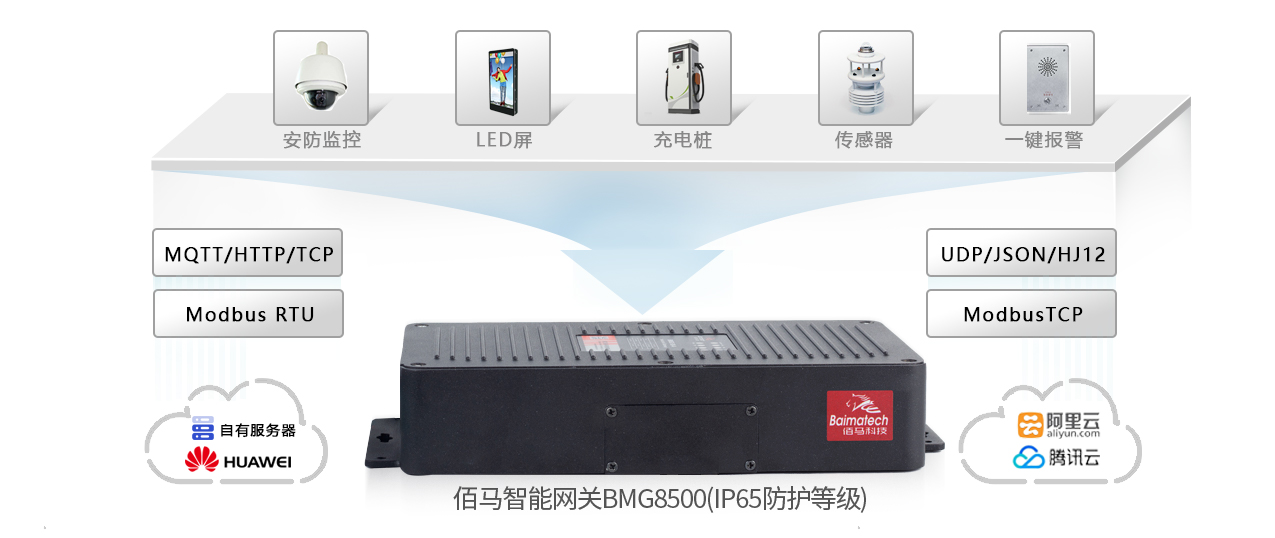

预置海量通信协议，无缝对接智慧杆外设

BMG8500系列智能网关内置海量设备通信协议：MQTT、HTTP、TCP、UDP、JSON、HJ212、透传等。南向与灯控器、传感器、摄像头、LED屏、环境监测、一键告警、IP音柱、WiFi AP、充电桩等即插即用；北向与阿里云、百度云、腾讯云、华为云、自有服务器等平滑对接。


强大的边缘控制，极大提升智慧杆自治管理能力

BMG8500系列智能网关内置强大的边缘控制策略，包括：单灯控制策略、LED播放策略、定时策略、事件触发（联动）策略、节假日策略、数据筛选系统、外设状态告警系统等；当智慧杆云边网络失连时，当边缘节点出现故障时，智能网关可获取本地控制策略，让智慧路灯杆实现自治管理运行。

SM国密加密通信（选配），智慧杆数据安全可靠

支持SPI防火墙，DoS攻击，VPN穿越，访问控制，端口映射、DMZ映射、访问控制功能（ACL）等功能。可选配加密通信芯片，内置国密SM1\SM2\SM3\SM4加密算法，实现软硬件双重加密保护。有效杜绝数据泄露、身份伪装、非法操作、恶意攻击等安全问题，

保障智慧杆数据传输安全。

5G/4G/双频WIFI，均可选配

集多种通信方式于一体，包括光纤、有线网络、5G/4G(选配)、2.4G/5.8G双频WiFi(选配)、GPS(选配）。支持多种无线扩展方式，LoRa、ZigBee、

蓝牙等，支持LoRaWAN协议。可外接PLC载波ZigBee/LoRa等单灯集中器，实现非智慧杆路灯的单灯集中管理。

多中心数据同传，智慧杆管理更高效

多功能智慧路灯杆的运营和维护，涉及政企多个单位主体，BMG8500智能网关支持向12个管理中心同步传输数据，智慧杆数据可定时定向

送达交通、公安、城管、商业公司等单位，管理协同更高效。

标准Linux系统，支持二次开发

华林优配BMG8500智能网关，采用高端处理器；标准Linux系统，集成Python和C语言开发环境，支持用户二次开发，给予开发文档和交叉编译器，

协助用户更好开发运用华林优配智能网关的优势性能，契合不同项目的差异化应用需求。

专用于恶劣工况环境

产品稳定可靠是华林优配一贯的追求，华林优配BMG8500智能网关，历经EMC电磁兼容测试、环境可靠性测试、耐高温/低温/潮湿测试、宽压测试、电源稳定性测试、大流量压力测试、flash陆续在读写干扰测试、振动碰撞测试等，检测项目结果表现优异。

智能网关，远程管理更高效

无需工程师亲临现场，在管理中心即可对分布于不同项目现场的智能网关进行远程管理。包括：远程集中监测、配置、升级、诊断等，

显著提升项目甲方、集成商、运营方、设备给予商等各方的管理效率。

智慧杆云平台，12大子系统

华林优配智慧灯杆软件采用模块化设计，用户可据项目需要开设多级子帐号，不限接入数量，项目管控灵活。功能包括：大屏展示、灯杆管控、智慧照明、GIS地图、环境监测、视频监控、网络广播、一键告警联动、WIFI管理、充电桩管理、网关管理。

结构尺寸

导轨式安装或挂壁式安装，可据项目需要选配

产品选型

项目		规格需求
主系统	CPU	工业级高速处理器
操作系统	Linux	Linux 操作系统
通信方式	有线&无线	支持光纤、有线，可选配4G、5G、WiFi、GPS等
通信协议	集成多协议接入	支持透明传输、MQTT、TCP/IP、UDP、MODBUS、TFTP、HTTP等
网络安全	远程维护功能	实现远程升级，维护，故障告警
网络安全	远程监视功能	实时监控接入设备的状态，以及设备本身的状态
可靠性	链路在线检测	支持发送心跳检测包检测，断线自动连接
可靠性	内嵌看门狗	支持设备运行自检技术，设备运行故障自修复
网络管理	配置方式	支持客户端方式
	升级方式	支持远程在线升级
	日志记录	支持本地系统日志、远程日志。
	日志记录	支持重要日志掉电保存。
	DM网管平台	支持集中管理,批量配置
接口	以太网端口	1路千兆WAN口/LAN口 7路千兆LAN口 RJ45接口，10/100/1000Mbps，自适应MDI/MDIX 内置1.5KV电磁隔离保护
	光纤接口	2 路千兆光口，10/100/1000Mbps 支持单模、多模光纤、支持环型、链型等网络拓扑结构
	DI	2 路数字量输入，低电平有效
	继电器输出	2 路继电器输出，支持最大 4A 电流
	串口	具备 2 路 RS485 串口接口带光电隔离，内置15KV ESD保护
	直流输出	具备 1 路 12V 输出，1 路 24V 输出（65℃ 1.5A，75℃ 1.1A）
	TF卡	1 个 TF 卡接口，可接 TF 存数据
电源接口	标准电源输入	DC 12V/1.5A，支持 5～60V 供电
天线接口	4G/5G	标准SMA阴头天线接口，特性阻抗50欧
SIM/UIM卡接口	1个	标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护
实时时钟(RTC)		内置RTC, 纽扣电池供电
复位按键	1个	防水复位按键
指示灯	6个	具有电源、系统、SFP、在线指示灯、信号强度、告警灯等
结构	外壳材质	金属外壳，外壳和系统安全隔离
	安装方式	壁挂式安装、导轨式安装
	散热方式	无风扇散热
	防护等级	IP65
	尺寸	长×宽×高(mm) ：298mm137mm52mm (不包括天线和安装件)
	重量	790g
环境温湿度	环境湿度	5 ~ 95% （无凝霜）
	存储温度	-40 ~ 85℃
	工作温度	-40 ~ 80℃
平均无故障工作时间（MTBF）		不低于100000h
EMC电磁兼容		3级
