BMD200行业版DTU

系列型号：BMD200

4G通信透明传输+行业协议传输+定制私有协议传输，华林优配BMD200行业专用4G通信模块DTU数传终端深度契合客户4G无线通信需求，无缝对接项目应用内置丰富的行业协议，（支持ModbusRTU协议、Modbus/TCP协议等）

样机申请

产品介绍
产品选型
订购方式
相关下载
相关方案
帮助文档

透明传输+行业协议传输+定制私有协议传输

深度契合客户无线通信需求，无缝对接项目应用

华林优配BMD200行业专用DTU

内置丰富行业协议

ModbusRTU协议、Modbus/TCP协议等

根据各行业协议顺利获得RS485接口采集前端智能设备数据，包括采集模拟量数据、数字量数据、开关量数据等。

DTU内置丰富的行业协议

可据客户项目需要定制私有协议

在原来透传数据基础上，定制客户专有协议包或转换协议，实现按私有协议上传业务与管理数据。

DTU定制开发私有协议

接口丰富，方便联接各种监测设备

配置I/O、ADC、RS232、RS485等接口，采集模拟、数字或开关量数据，

根据协议上传数据，项目应用更便捷。

BMD200 DTU接口丰富，方便联接各种智能设备

网络全覆盖，包括全网通/4G/3G/2.5G

全面覆盖三大运营商网络，方便客户选择。

BMD200 dtu支持全网通/4G/3G/2.5G

工业级设计，恶劣环境下稳定运行

加厚金属外壳，坚固耐用；

高EMC电磁兼容，强电磁环境工作稳定；

全部器件按工业级标准选型，与Freescale, NXP等知名品牌合作；

耐高低温（-35℃至75℃），宽压（5V-35V），专为恶劣环境下稳定运行而设计；

规范的生产工艺与严格的品保体系，让品质超越客户期待。

BMD200 DTU采用工业级设计及应用

通信稳定可靠，多重技术保障永久在线

● 具有软件看门狗与硬件看门狗技术，设备自动监测工作状态，当M2M设备偶发异常时，智能进行软件唤醒或硬件断电重启，将整个设备复位，确保设备实时正常运行。

● 支持PPP层心跳、ICMP探测、TCP Keepalive以及应用层心跳等多级链路检测机制，自动恢复网络故障，维持无线连接“永久在线”。

BMD200 DTU通信稳定可靠

支持专网接入，金融级数据安全标准

支持移动运营商的APN专网；

DSC寻址方式支持固定IP地址和域名；

支持获取移动专网的指定IP；

广泛适用于税控，金融、公安等数据安全要求高的行业。

BMD200 DTU金融级数据安全保障

5中心同步传输，管理协同更高效

双数据中心备份、5数据中心同步传输，

方便本地管理部门、远程各级管理部门、外部合作单位同步获取数据，实现高效管理。

BMD200 DTU多数据中心同步传输

信号强，运营商信号弱时应用优势明显

专有阻抗匹配电路设计，增强设备信号搜索能力。标配高增益优质天线，具有更高的信号接收灵敏度。

即使在偏远山区网络信号较弱的情况下，仍能正常使用，保障数据传输。

BMD200 DTU标配高增益优质天线

多种供电方式，项目应用更灵活

采用多级休眠和唤醒模式，工作功耗低、待机功耗低、休眠功耗<8mA。

兼容市电供电，太阳能供电，电池供电超低功耗，专为解决取电难而生。

BMD200 DTU的供电功耗

自锁式卡槽，长久使用不松动

兼容多种SIM卡，包括usim流量卡、APN专网卡和物联网卡。

BMD200 DTU SIM卡

配套管理软件，实现远程配置与监测

对大量分布在各地的通信终端进行集中监测、配置、升级、诊断等。

极大降低运营方、集成商、设备给予商等各方的维护成本，提高管理效率。

支持本地配置、升级；支持TCP/IP通道进行远程配置、升级；

支持SMS方式参数配置。

DTU专用设备管理工具

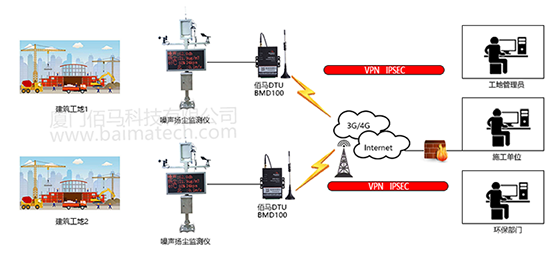

典型应用

BMD200 DTU的典型应用

结构尺寸图

BMD200 DTU的结构尺寸图

产品选型

选购指南
产品类型	无线参数
BMD200-G GPRS DTU	支持EGSM900/GSM1800MHz 双频，可选GSM850/900/1800/1900MHz 四频支持 GSM phase 2/2+ 支持 GPRS class 10，可选 class 12
BMD200-C CDMA DTU	支持 CDMA2000 1xRTT 800MHz 单频可选 800/1900MHz 双频，450MHz单频
BMD200-LF LTE/WCDMA DTU	支持 FDD-LTE 2600/2100/1800/900/800MHz，可选700/1700/2100MHz 支持HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz 可选800/850/1900/2100MHz 支持EDGE/GPRS/GSM 850/900/1800/1900MHz 支持GPRS CLASS 10 EDGE CLASS 12
BMD200--A TDD/FDD DTU	支持 TD-LTE 2600/2300MHz 支持 FDD-LTE 2600/2100/1800/900/800MHz 支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

规格参数
类别	名称	规格	说明
接口	工业串口	1路	串口形式：12PIN 工业端子，3.5mm 间距
			串口类型： RS-232/RS-485
			波特率：1200~115200bps
			数据格式：8 位数据位，1 位停止位，无校验/奇校验/偶校验，无流控
	模拟接口（选配）	2路	接口类型：输入接口
			数据格式：10位AD
			输入电源：支持4-20mA电流信号输入
			输入电压：可选0-5V电压信号输入
	I/O口（选配）	3路	应用模式：可以配置成输入或输出I/O口
			通信电平：3.3V
	SIM/UIM卡接口	1个	抽屉式，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护
	天线接口	1个	标准SMA阴头天线接口，特性阻抗50欧
	指示灯	4个	具有系统、电源、通信、在线四个指示灯
电源	标准电源	DC 12V/0.5A	内置电源反相保护和过压保护
	供电范围	DC 5V -- 35V
	通信电流	<85mA (12V)
功耗	通讯状态	<1W	12V电源，电流<85mA 5V电源，电流<155mA
	待机状态	<0.4W	12V电源，电流<30mA 5V电源，电流<55mA
	休眠状态	<0.1W	12V电源，电流<8mA 5V电源，电流<18mA
安全性	链路检测	PPP 层心跳、ICMP 探测、TCP Keepalive 以及应用层心跳等多级链路检测机制维持无线链路，并支持断线自动重连，保证设备“永久在线”
	内嵌看门狗	支持设备运行自检技术，支持设备运行故障自恢复
网络管理	自动拔号	支持设备上电自动拨号
	按需拔号	支持长连接模式，短连接模式，本地数据激活，短信激活，电话激活，定时激活/定时下线
	配置	支持华林优配M2M设备云平台，远程配置，支持配置工具本地串口配置，支持短信配置
	升级方式	利用本地串口或远程方式进行软件升级
	日志功能	支持本地或远程查看输出日志，方便工程人员查看设备运行状态
	集中管理	支持华林优配M2M设备云平台，对分布各地的通信终端进行远程集中管理
	配置备份	支持配置文件的导入和导出
防护等级	IP30	金属外壳和系统安全隔离，适合工控现场应用
适用环境	工作温度范围	零下35ºC -- 75ºC
	存储温度范围	零下40ºC -- 80ºC
	相对湿度范围	95%无凝结
物理特性	安装方式	挂耳式
	外形尺寸（mm）	91x58.5x22	不包括天线和安装件
	重量（克）	208
