    工业无线路由器如何检测5G/4G模块通信状态

    • 时间 :2023-02-27
    • 作者 :华林优配科技
    • 浏览数 :2497

    华林优配工业级无线路由器系列，支持5G/4G、有线、WiFi、NB等通信方式，面向工业物联网构建起稳定、可靠、快速的数据交换网络，助力产业信息化升级。华林优配工业级无线路由器系列选用行业高性能5G/4G通信模块，支持有线/无线网络互为备份，保障工业网络的持久在线。本篇简单说明一下工业无线路由器如何检测5G/4G模块通信状态。



    1、路由器下载QLog


    第一时间顺利获得TFTP将QLog下载到路由器内

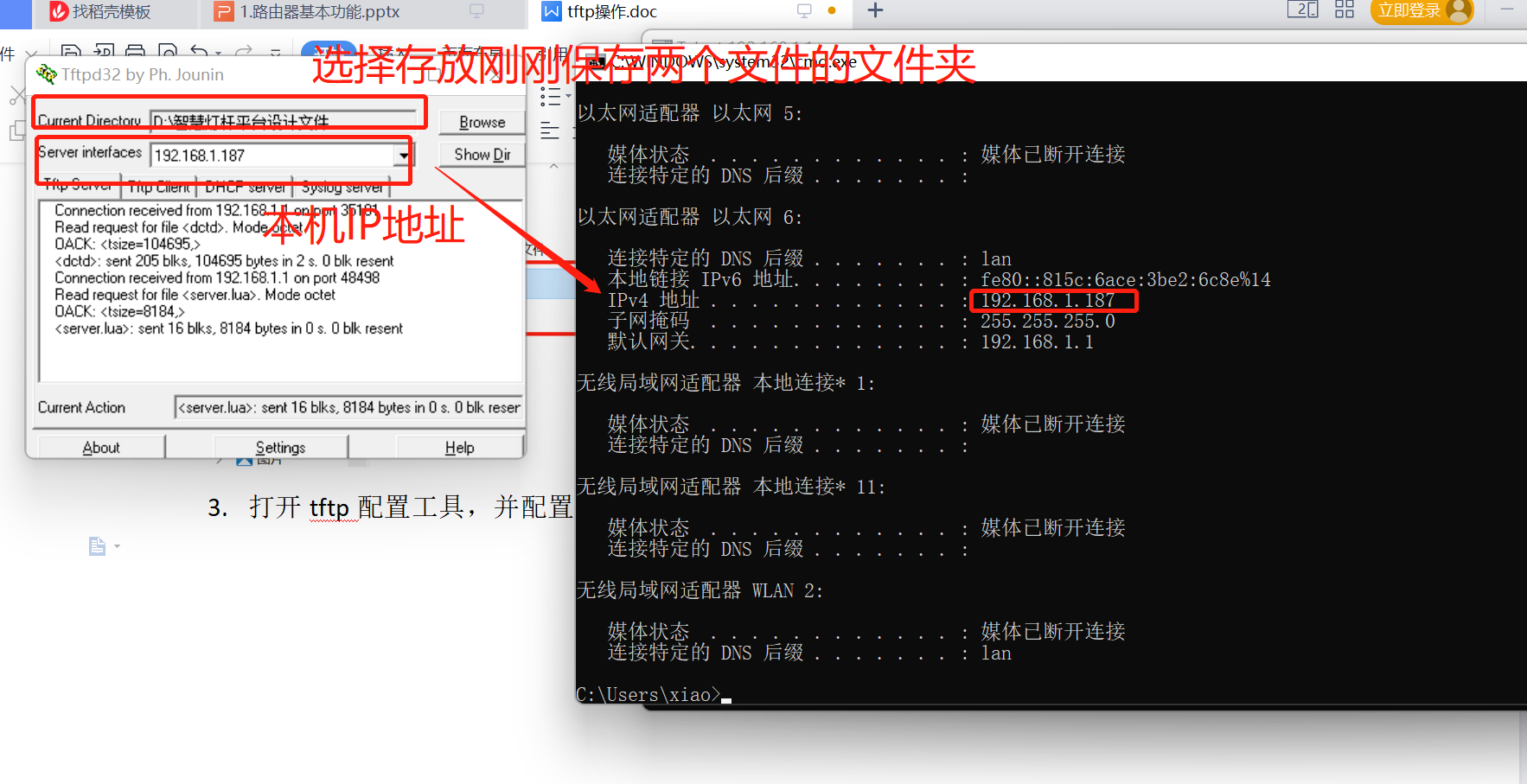

    打开tftp软件


    图片 1.png


    图片 2.png

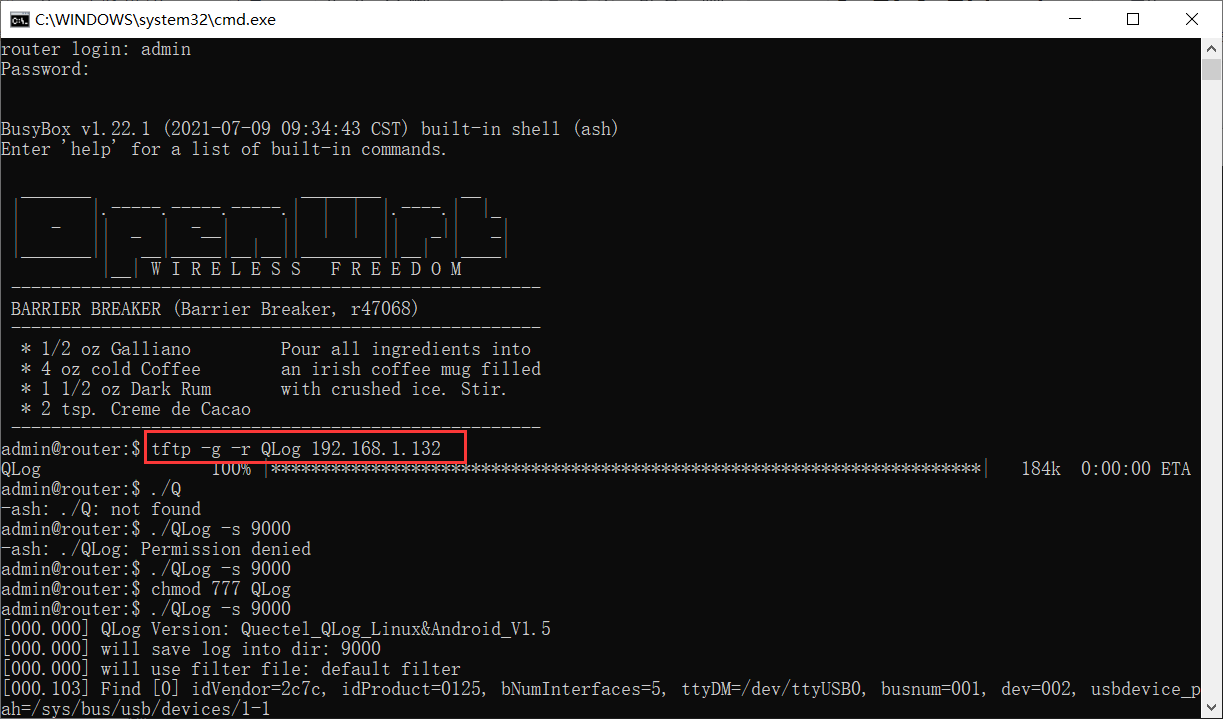

    指令：tftp -g -r QLog xxx.xxx.xxx.xxx（这里的tftp地址要与tftp程序使用的同样是本地ip地址）

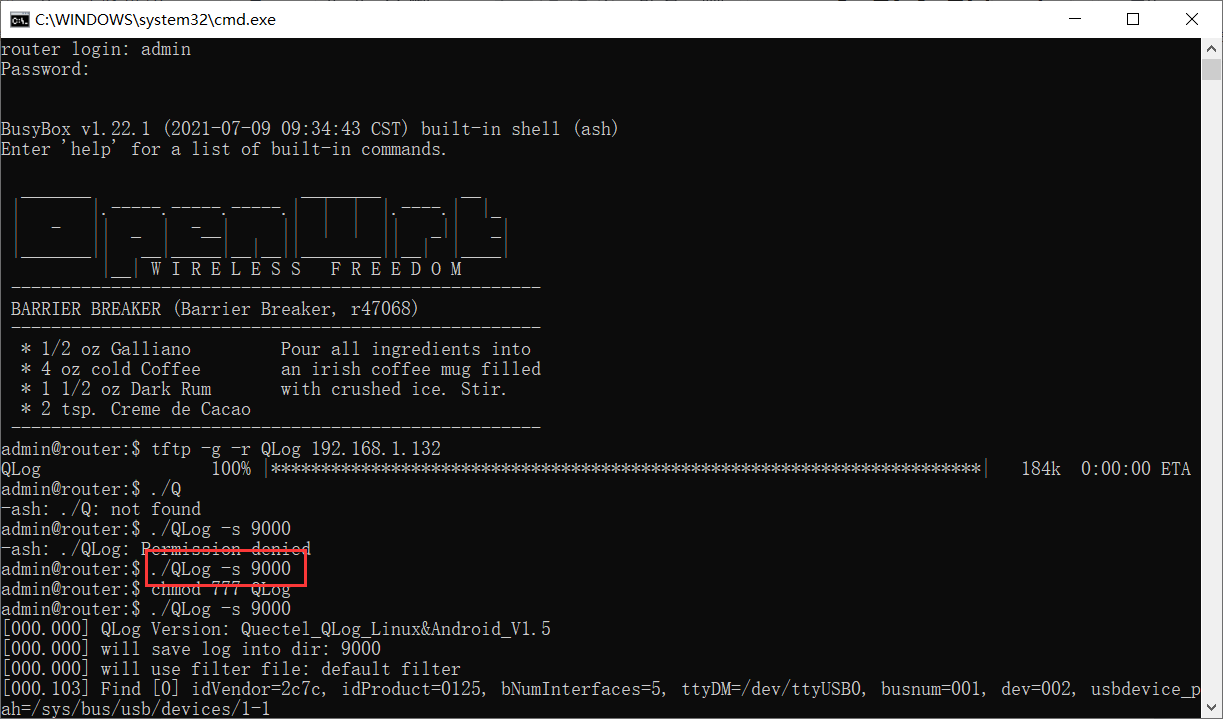

    2、使用QLog侦听9000端口


    图片 3.png

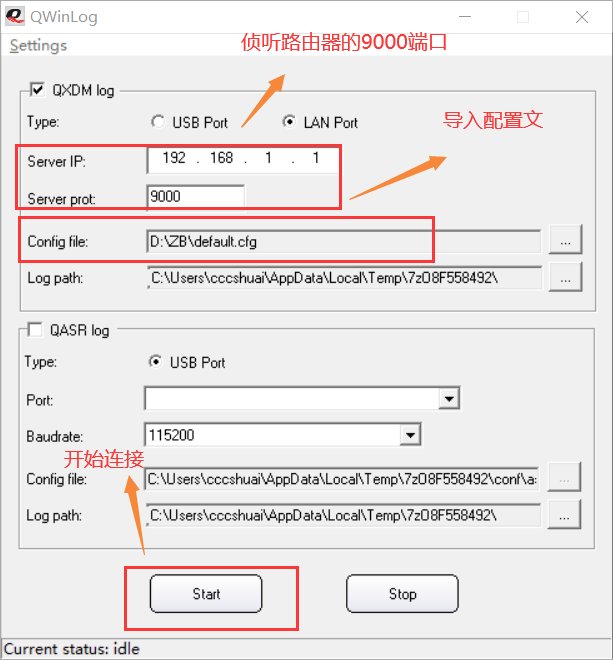

    3、连接服务器端口

    若提示Permission denied，则需要顺利获得chmod 777 QLog指令先打开QLog权限顺利获得QWinLog连接服务器端口


    图片 4.png



    4、执行指令

    send_at_cmd /dev/ttyUSB2 AT+QCFG=\"DBGCTL\"\,0

    send_at_cmd /dev/ttyUSB2 AT+CFUN=0

    send_at_cmd /dev/ttyUSB2 AT+CFUN=1

    展锐

    Send_at_cmd /dev/ttyUSB2 AT+CFUN=0

    send_at_cmd/dev/ttyUSB2 AT+ARMLOG=1

    Send_at_cmd /dev/ttyUSB2 AT+CFUN=1

    按顺序执行指令

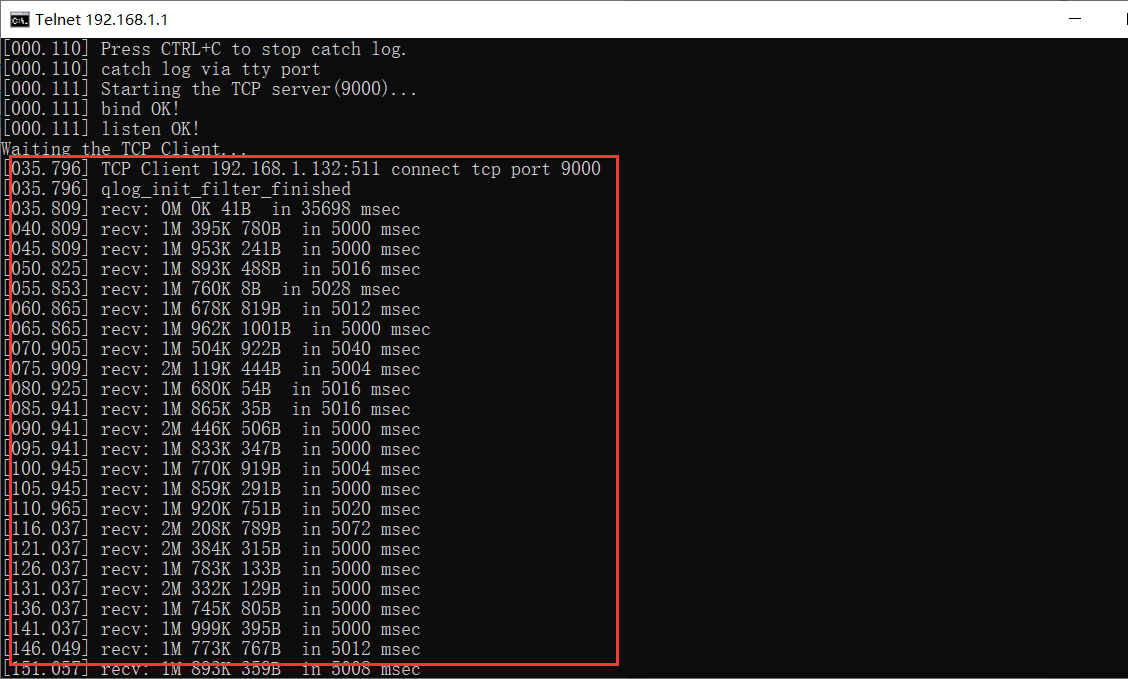

    5、观察log


    图片 5.png

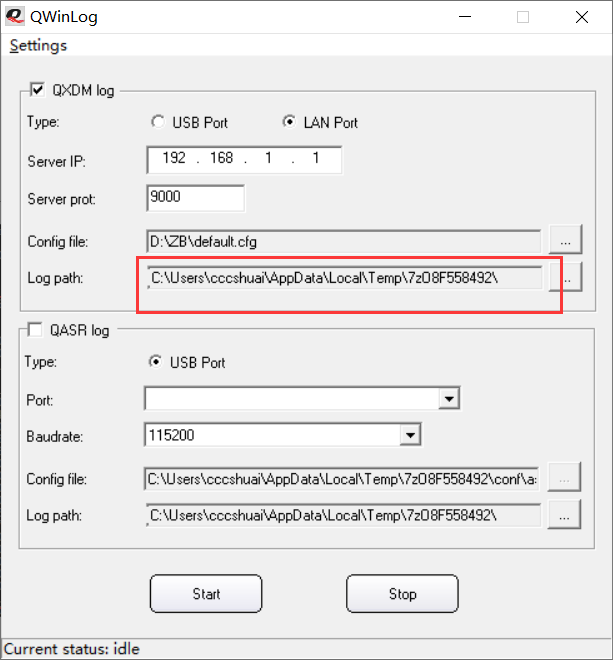

    备注：log存储在抓包软件目录下


    图片 6.png
