DLT645协议是一种国内电表远传协议，有DL/T645-1997协议和DL/T645-2007协议，与Modbus协议类似，采用请求应答式交互模型，采集器和电表一问一答进行通信，电气层可以是经典的RS485有线通信。本文以华林优配BMG5100为例，介绍了如何在华林优配路由器上配置DL/T645-2007规则采集电表数据。

一、DL/T645-2007协议介绍

1、DL/T645-2007协议帧格式：

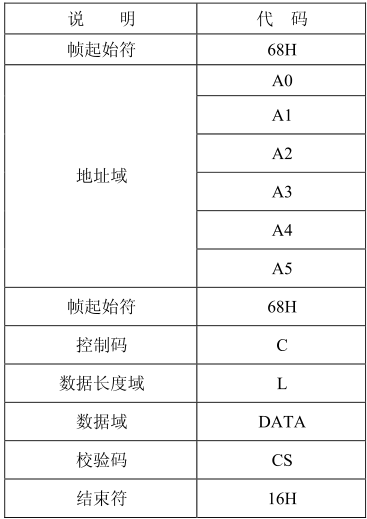

由帧起始符、从站地址域、控制码、数据域长度、数据域、帧信息纵向校验码及帧结束符7个域组成，每部分由若干字节组成如下图所示：

在华林优配路由器上设置DL/T645-2007，主要根据地址域与数据域中的数据标识。

地址域A0~A5：

地址域由6个字节构成，每字节两个BCD码，地址域支持缩位寻址，即从若干低位起，剩余高位补AAH作为通配符进行读表操作，从站应答帧的地址域返回实际通信地址。

地址域传输时低字节在前，高字节在后。

数据域 DATA

数据域包括数据标识、密码、操作者代码、数据、帧序号等。传输时发送方按字节进行加33H处理，接收方按字节进行减33H处理。

二、华林优配网关配置

1、启用数据采集

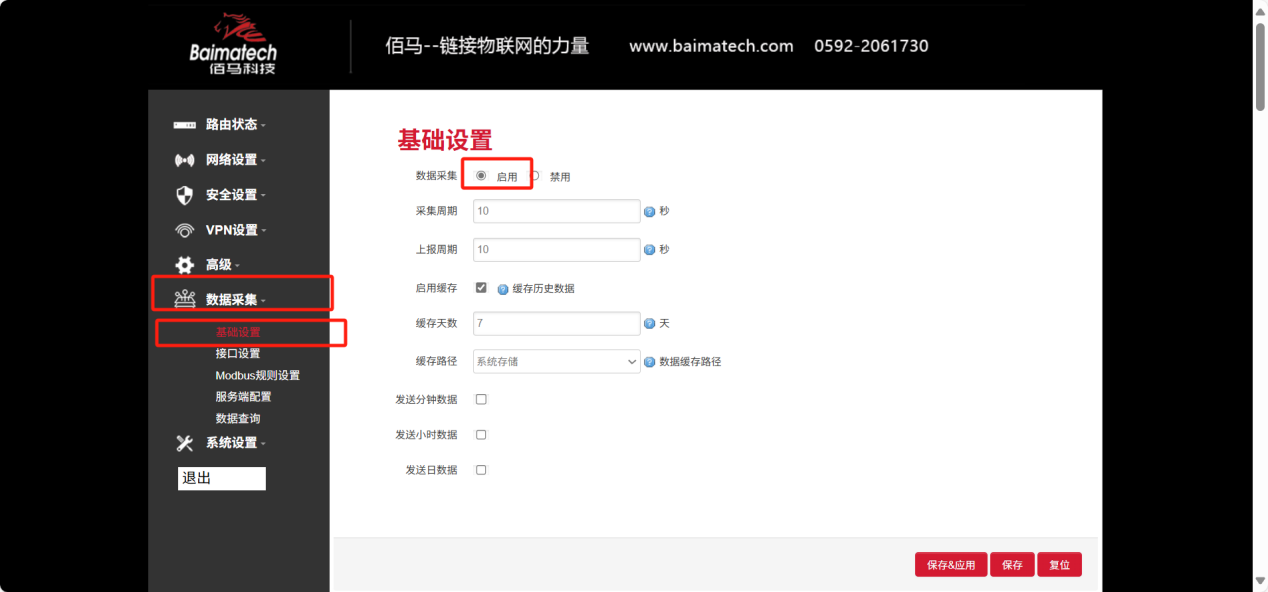

 数据采集-基础设置--启用数据采集，设置采集周期和上报周期。

2、启用接口设置

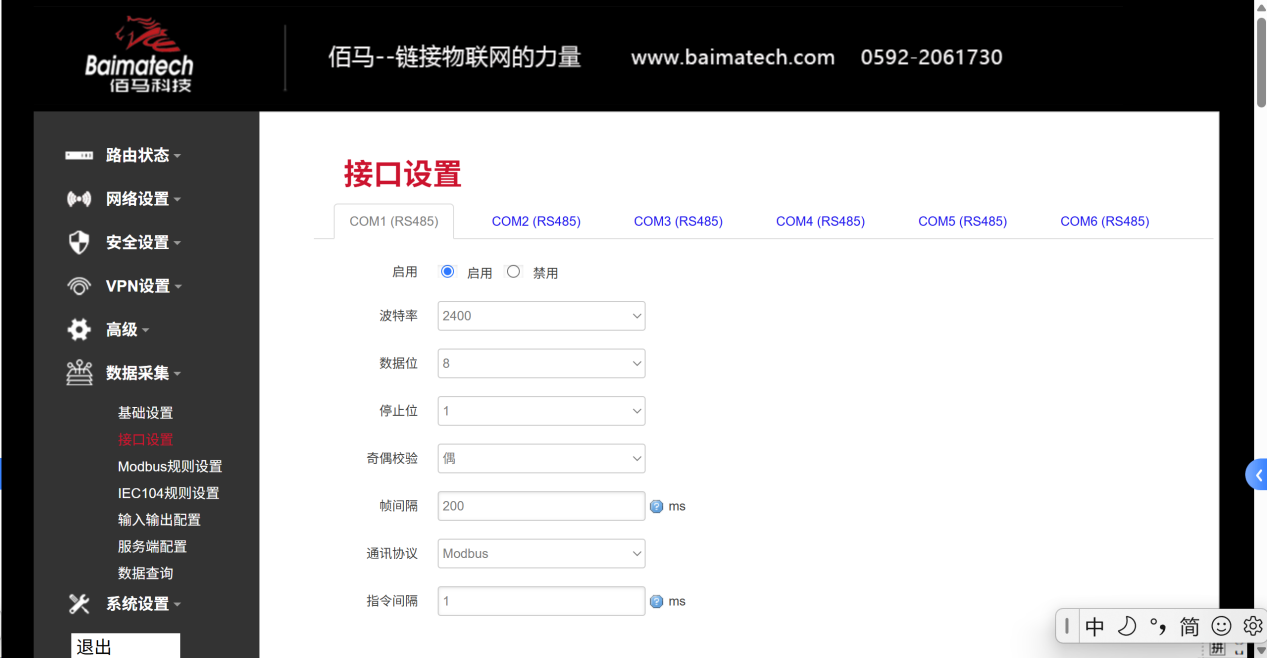

  选择数据采集--接口设置--根据DL/T645规约设置接口。

3.设置DL/T645-2007数据采集规则

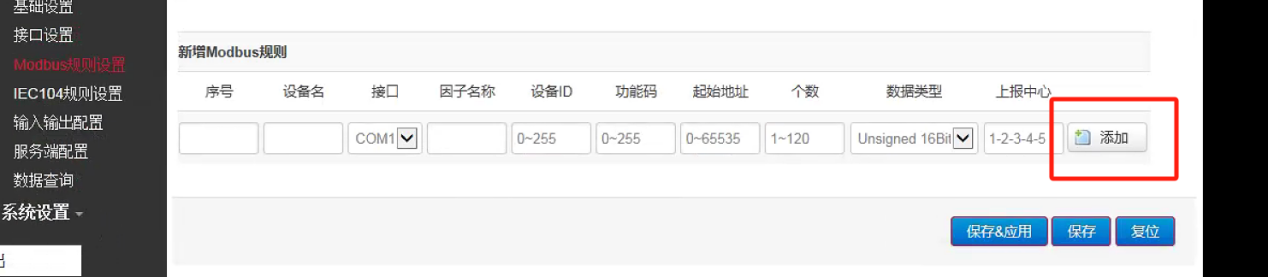

选择数据采集-Modbus规则设置，添加Modbus规则。

序号：自定义； 设备名：自定义；

因子名称：自定义；设备ID：填写采集设备地址（本文使用645协议规则，可任意填写0~255）；

功能码：本文使用645协议规则，可任意填写0~255；

起始地址：本文使用645协议规则，可任意填写0~65535；

个数：本文使用645协议规则，可任意填写0~120；

数据类型：选择Unsigned 32Bits DCBA；

上报中心：填写对应要上报的中心。

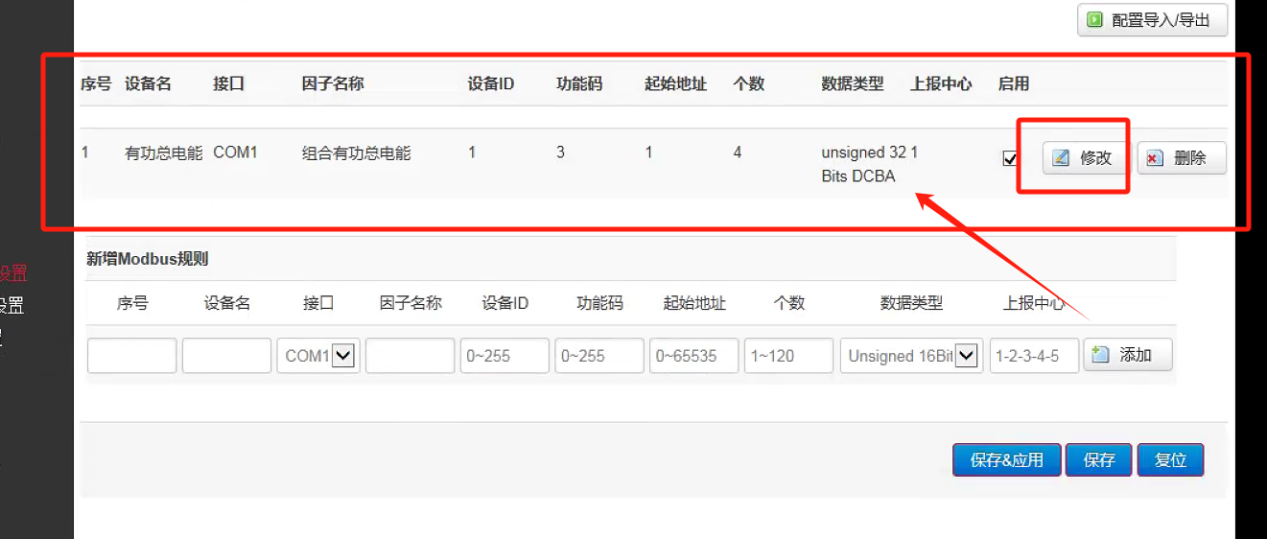

添加完的规则会再上方显示，点击修改。

需要更改的参数：

协议：选择电表645-07版

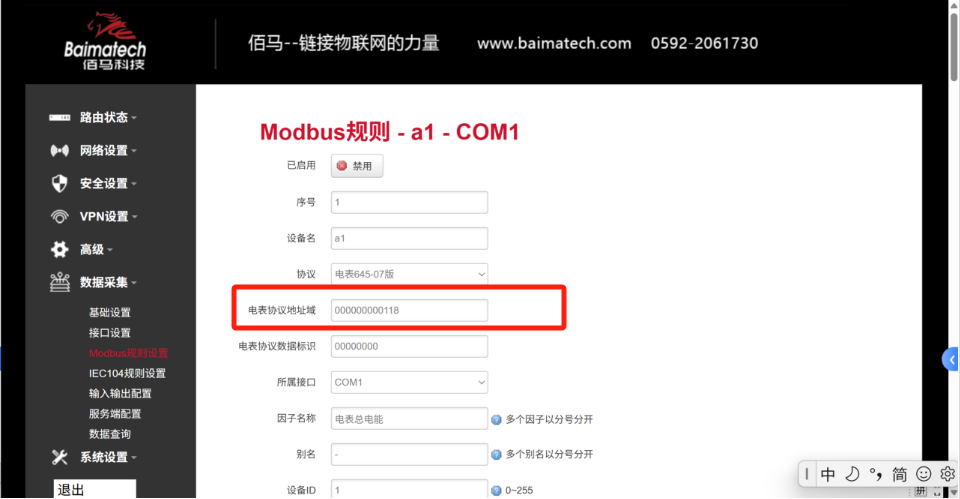

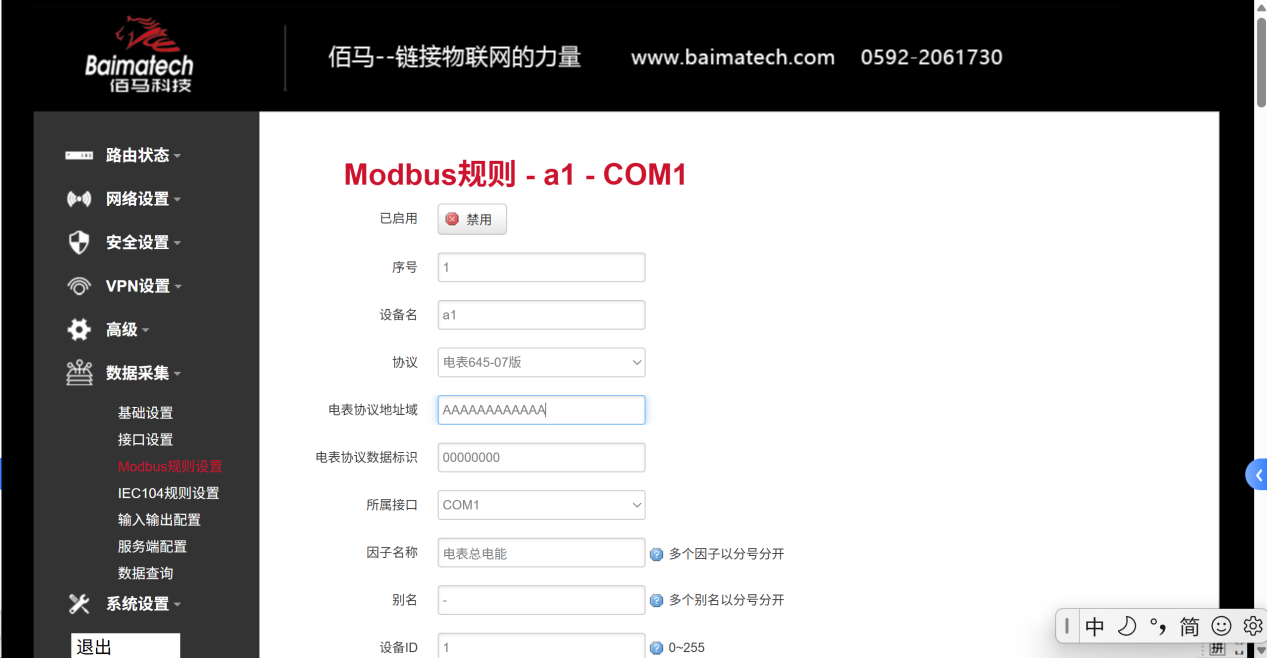

电表协议地址域：AAAAAAAAAAAA（12个大写A）

电表协议数据标识：00000000（8个0，填写要读数据项对应的数据标识，此处读组合总功率，填写00000000）

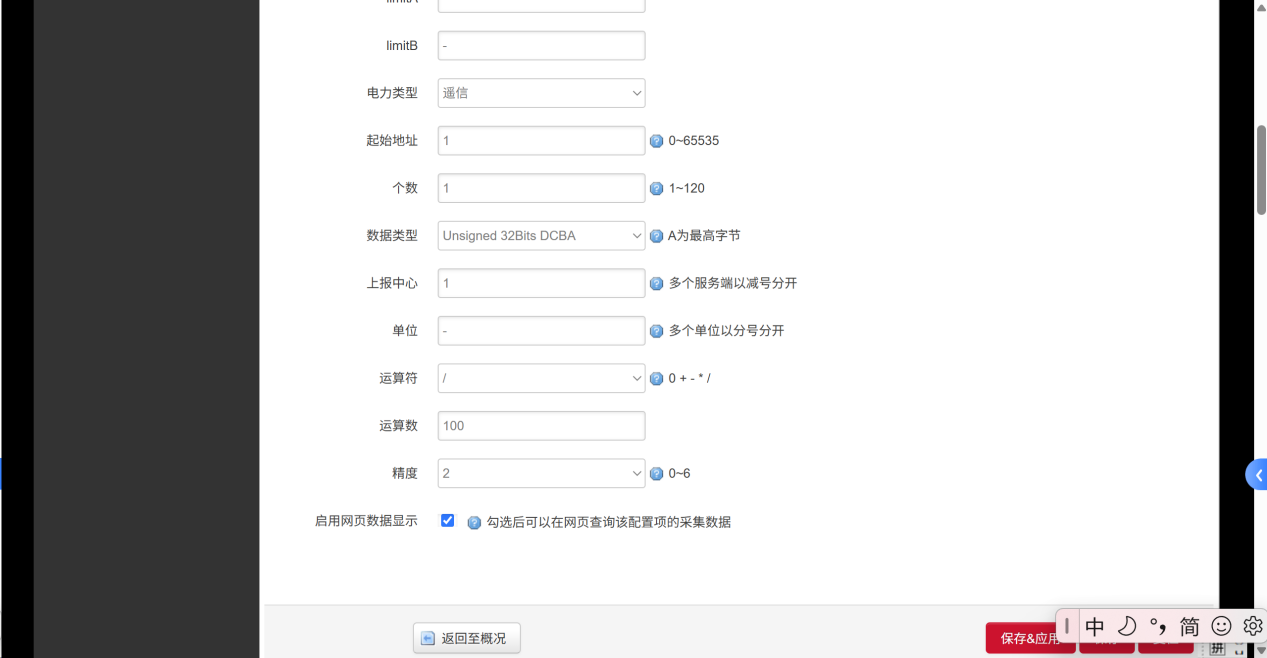

运算符&运算式：根据645协议，除以100，取两位精度。

保存并应用

查看系统日志：

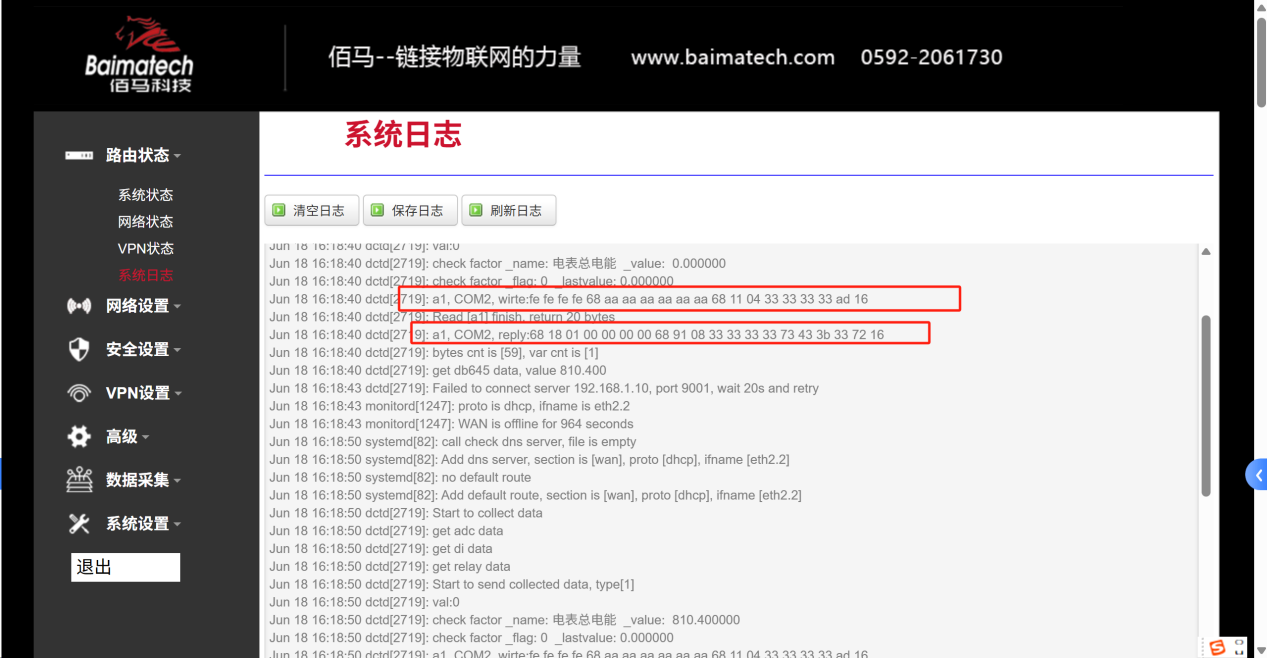

可看到发送：68 aa aa aa aa aa aa 68 11 04 33 33 33 33 ad 16

      回应：68 18 01 00 00 00 00 68 91 08 33 33 33 33 73 43 3b 33 72 16

18 01 00 00 00 00为电表返回实际通讯地址，修改电表协议地址域：00 00 00 00 01 18。

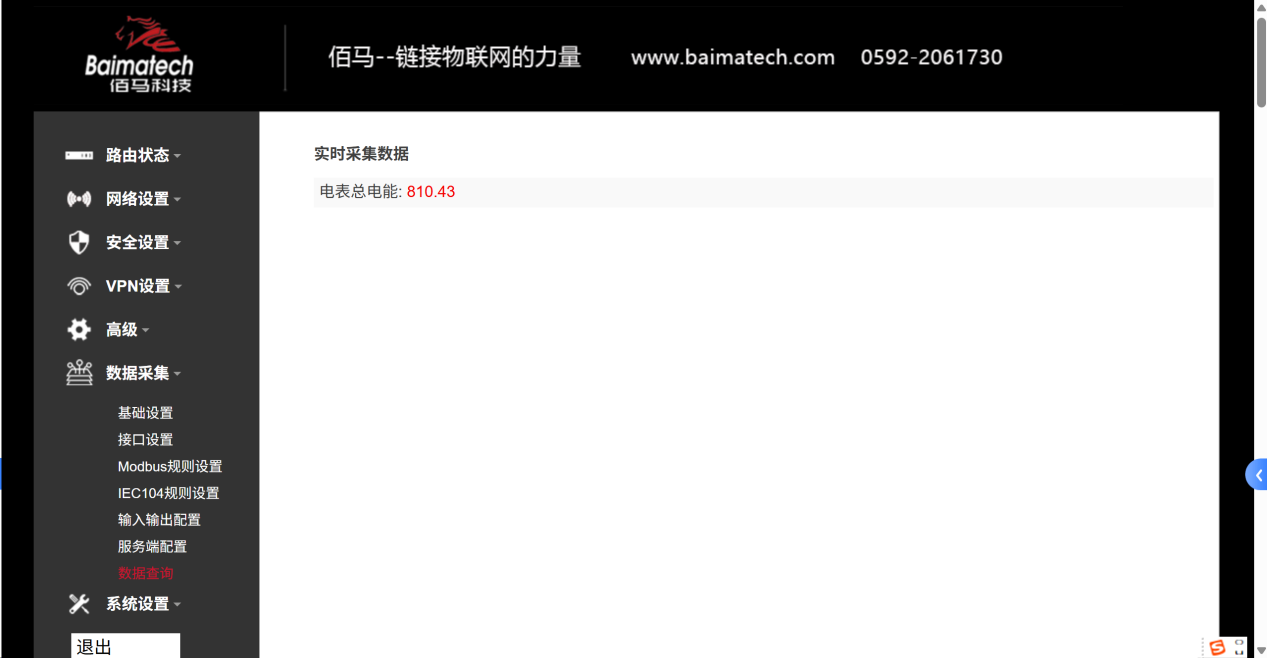

选择数据采集--数据查询，可查看到采集到的电表总电能。
