环境监测传感器是智慧路灯杆系统中的重要配套设备，顺利获得实时采集PM2.5、PM10、环境温度、相对湿度、光照度、噪声等环境数据，经由华林优配智慧路灯杆网关上传至云平台系统，形成可视化的环境状态图表，有助于市政部门精准掌握城市环境状态，从而有效应对空气污染、暴雨内涝等情况，为城市治理、交通管理及公共安全给予有力支撑，助力构建智慧城市，实现可持续开展目标。

本篇就以华林优配智慧杆云平台系统为例，为大家详解环境监测传感器接入云平台的操作步骤：

1.平台配置环境传感器

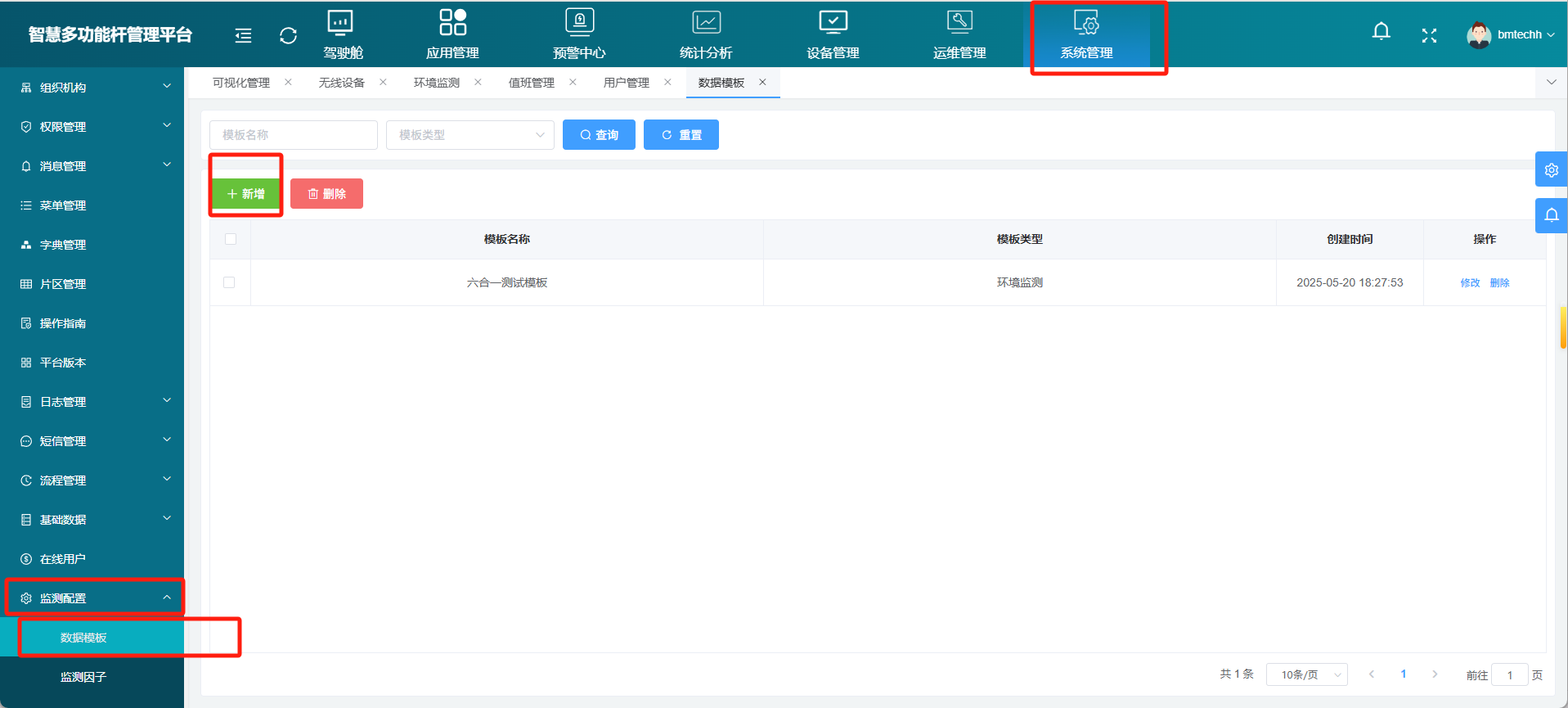

（1） 登录平台选择系统管理-监测配置-数据模板-新增。

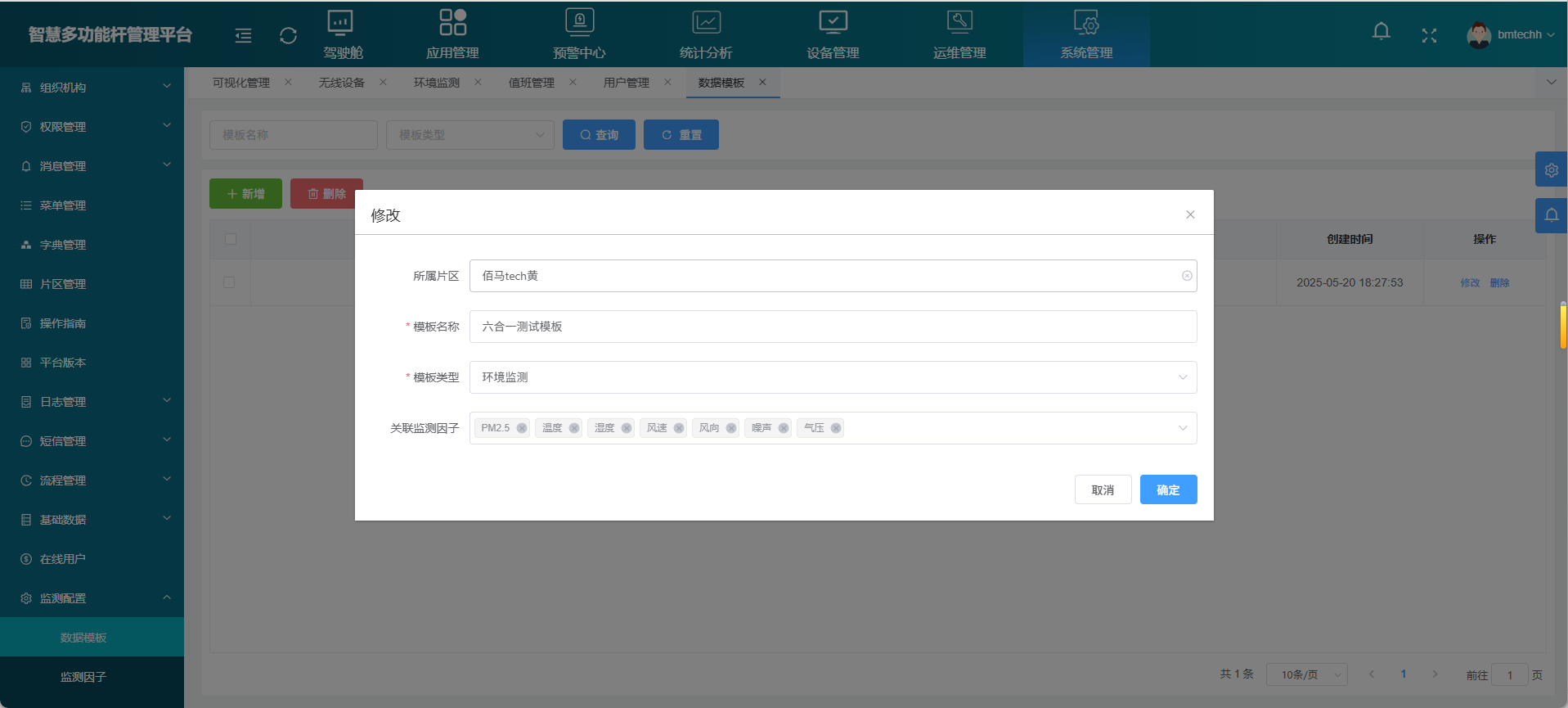

参数说明

模板名称：自定义即可

模板类型：选择环境监测

关联监测因子：选择要监测的因子

（2）添加环境监测设备

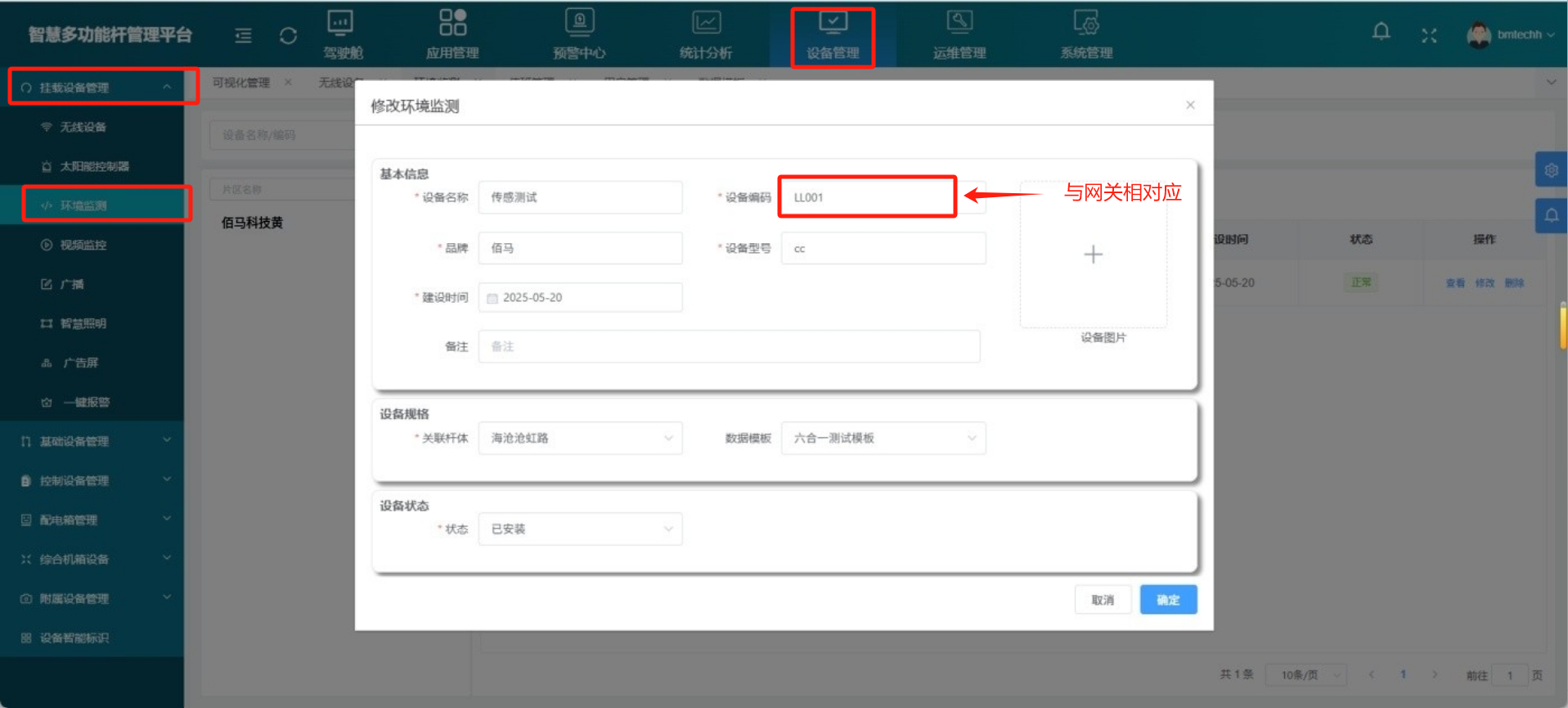

选择设备管理-挂载设备管理-环境监测-新增

参数说明：

设备名称：自定义。

设备编码：唯一编码，可自定义但需要与网关相对应。

品牌：填写环境传感器品牌。

设备型号：填写环境传感器型号。

建设时间：选择安装时间。

关联杆体：选择传感器相关联的杆体。

数据模板：选择先前建立的数据模板。

2.网关设置

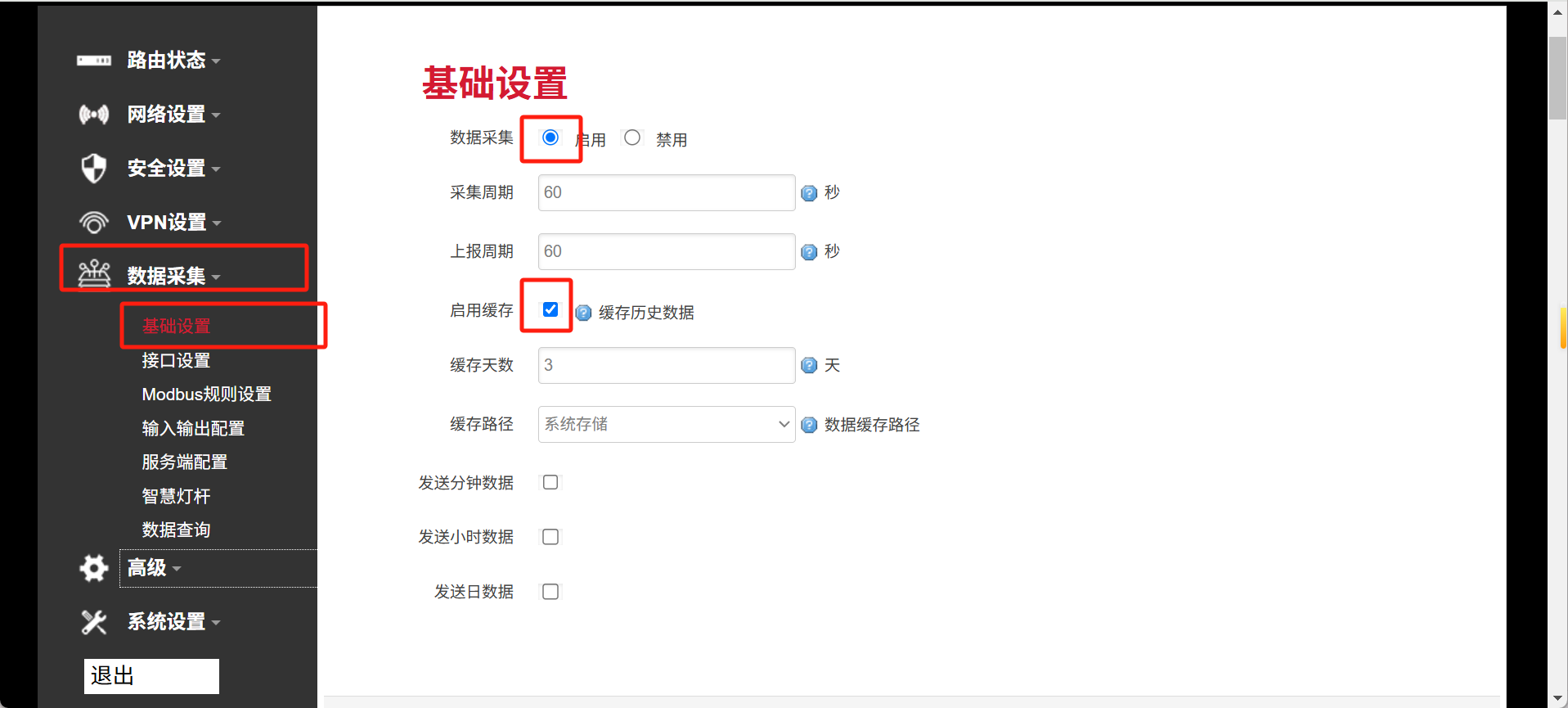

（1）登录网关选择数据采集-基础设置->数据采集启用、启用缓存，设置完成后保存并应用。

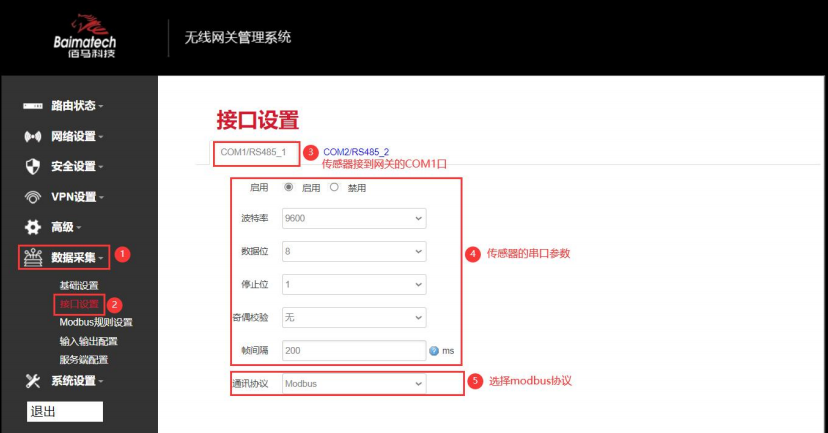

（2）选择数据采集-接口设置->设置对应接口。

参数说明：

波特率：选择传感器对应得波特率

数据位：数据位有 8 位，7 位两个选择，默认是 8 位

停止位：停止位有 2 位，1 位两个选择，默认是 1 位

奇偶校验：校验有无校验，奇校验，偶校验，默认是无校验

流控制：流控制有无控制，硬件控制，软件控制三种选择，默认是无控制

帧间隔：串口发送一帧数据时,两个字节的间隔时间

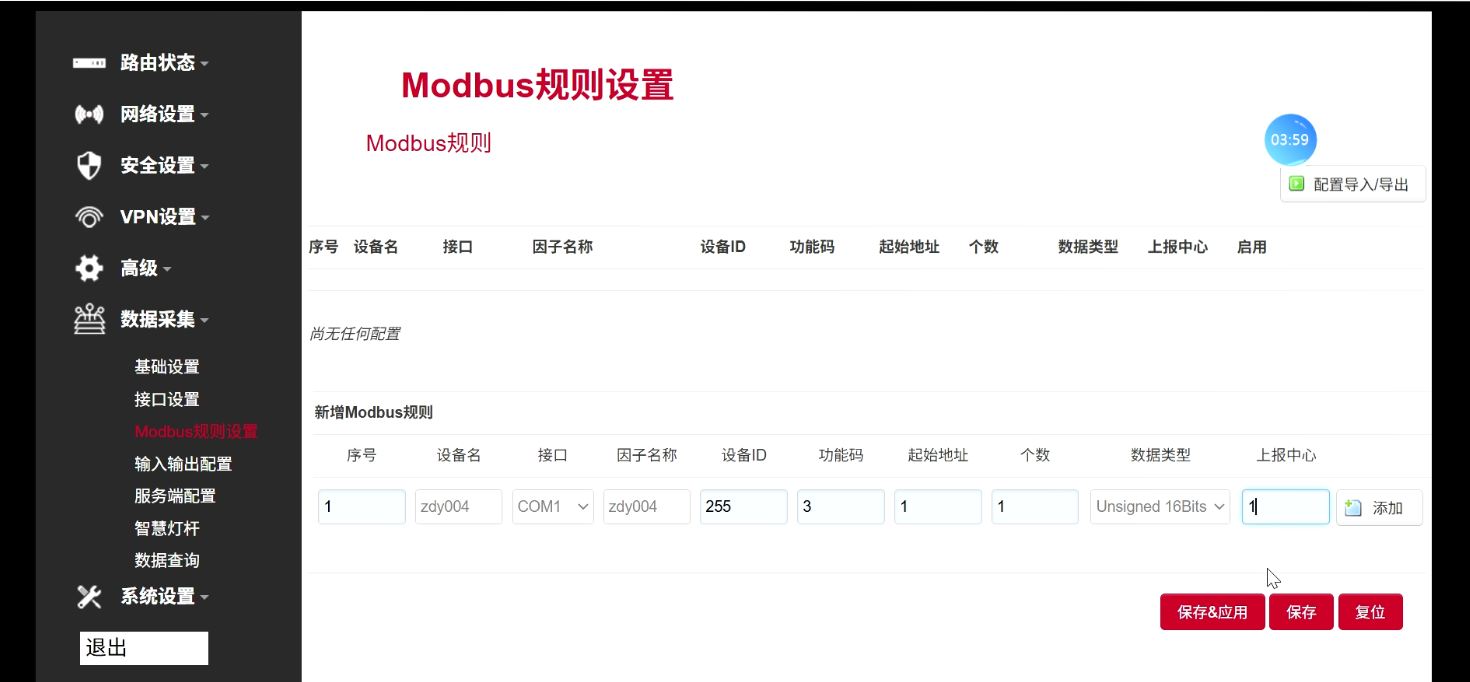

（3）选择数据采集-modbus 规则设置-新增Moudbus规则

参数说明：

设备名：可以用来备注，一般与因子名称一致

串口号：选择已开启的串口号，未开启的串口不会显示

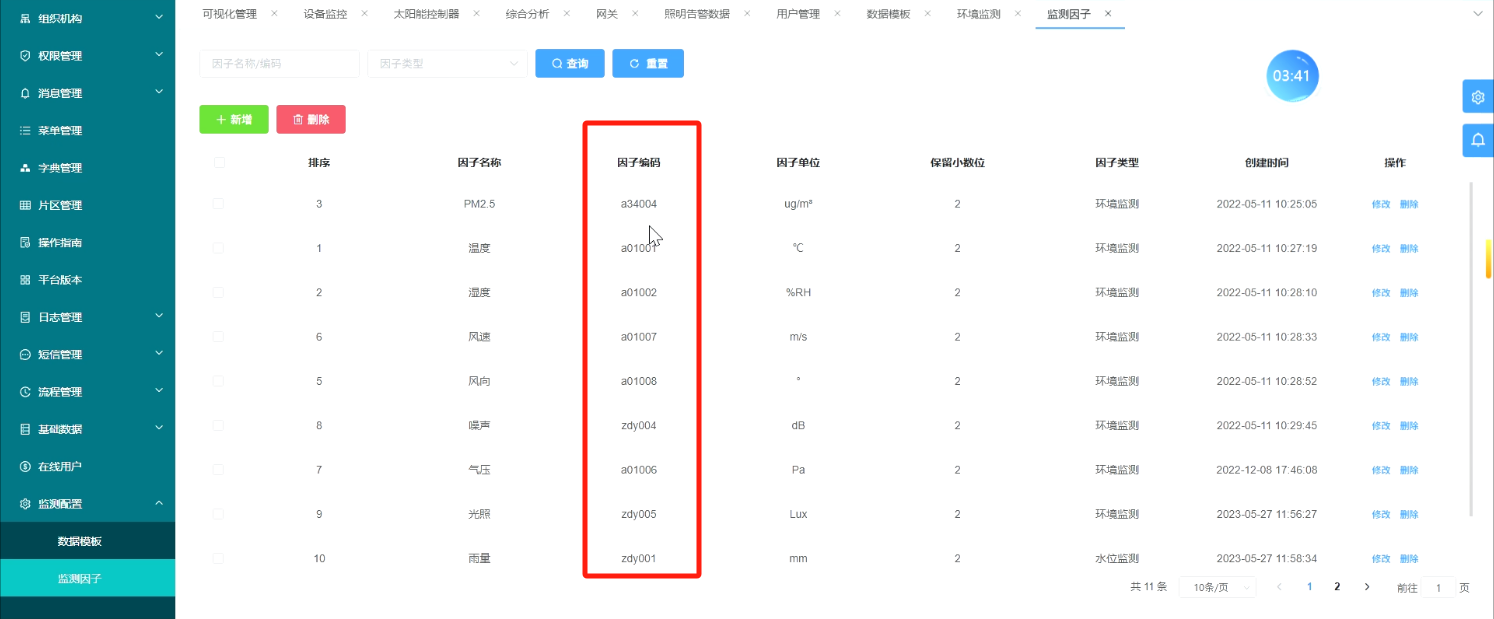

因子名称：上报的数据名称，可参考下图因子编码。

设备 ID：Modbus 设备 ID，1-255（10 进制）

功能码：一般为 03 功能码，读取寄存器数据，1-255（10 进制）

寄存器地址：寄存器起始地址，1-255（10 进制）

寄存器个数：寄存器数据个数，1-255（10 进制）

数据类型：用来解析寄存器数据值，A 为低字节（DCBA）

上报中心：对应服务端 1-5 配置

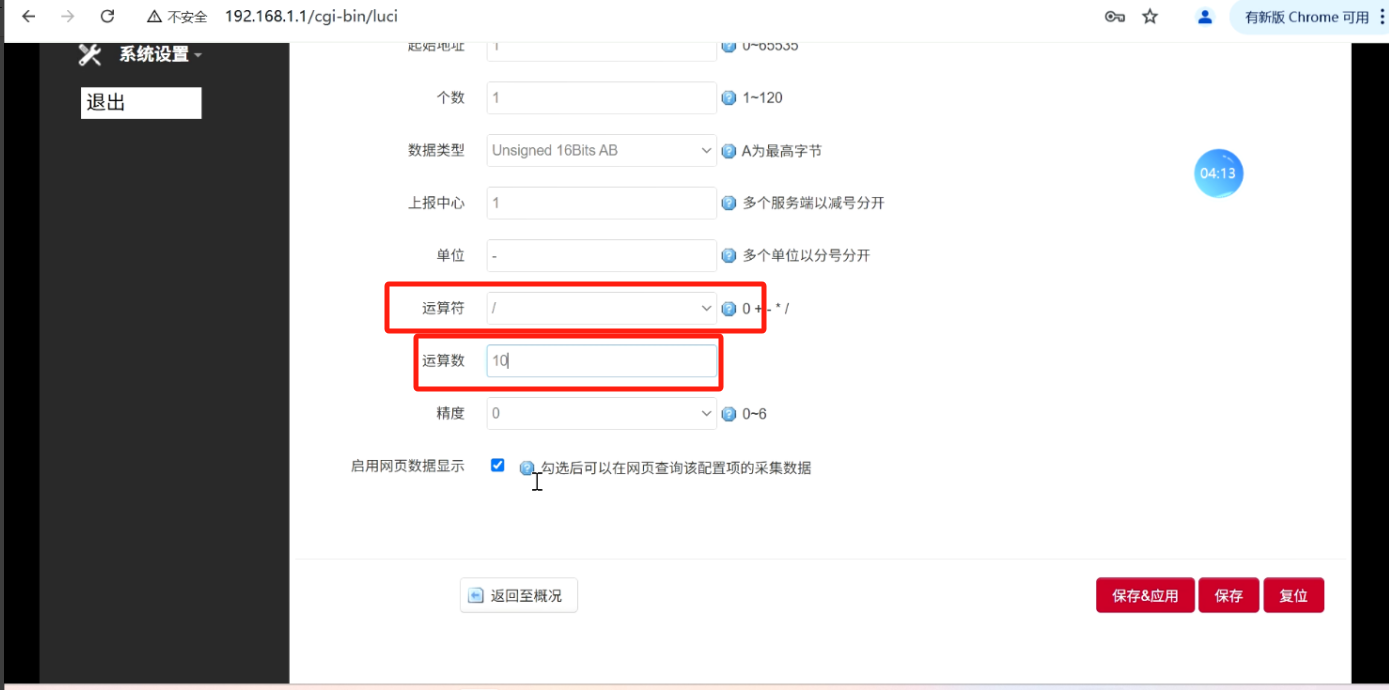

（4）运算符计算

传感器数据经过网关采集上来的值需要经过计算，如噪声的值需除 10再上报。

设置如下

（5）传感器数据监测

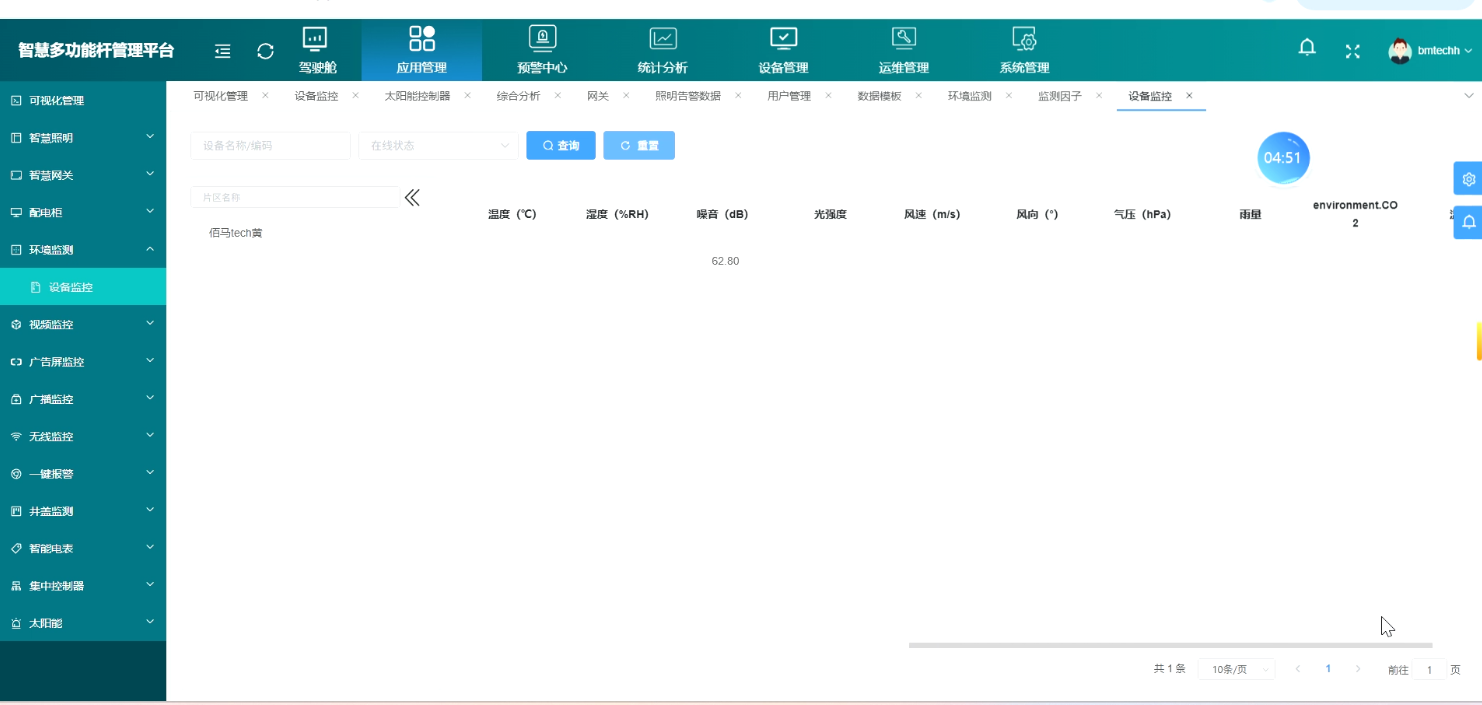

   登录华林优配智慧杆云平台，应用管理-环境监测-设备监控，可查看网关采集上报的传感器数据，如下图，可看到网关运算后采集的噪音。
