DTU多种不同工作模式配置

这里我们以GPRS DTU网络为例子来讲解。

DTU设备：BMD100,BMD200,BMD300

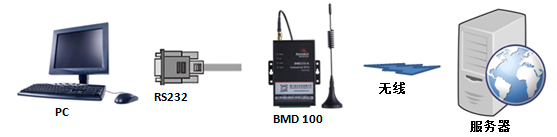

一.理解工作的连接示意图

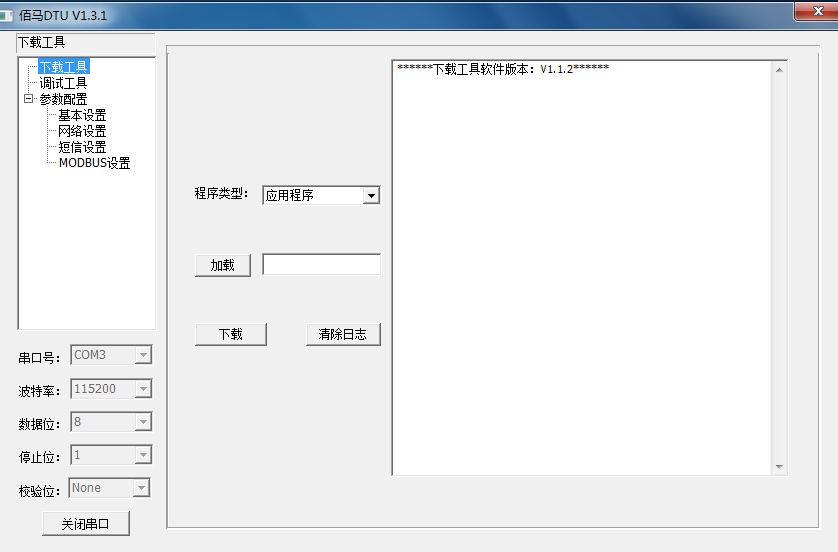

二、分别打开DTU配置软件与连接服务器

三.DTU连接服务器中针对GPRS不同工作模式的配置

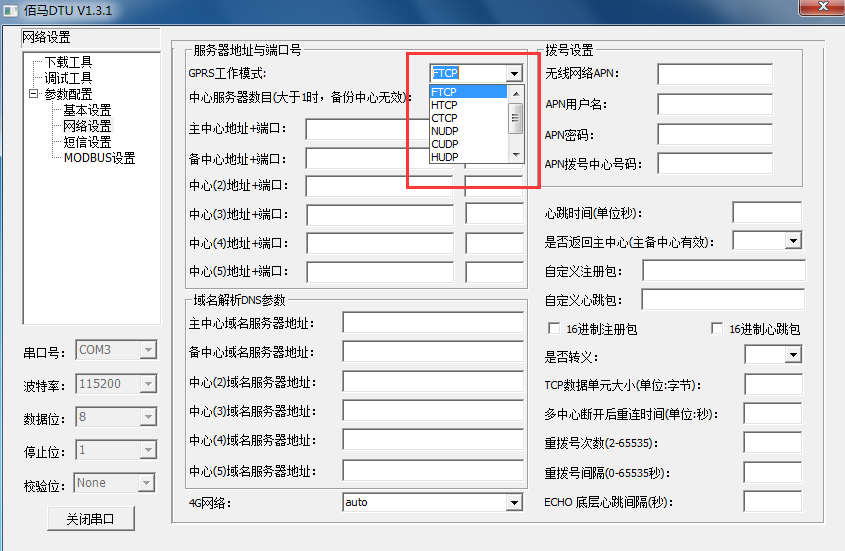

GPRS工作模式：华林优配DTU GPRS工作模式包含FTCP、HTCP、CTCP、NUDP、CUDP、HUDP六种（如下图）。

其中： FTCP、HTCP、CTCP都是DTU做TCP客户端，只是注册包和心跳包不一样；NUDP、CUDP、HUDP都是DTU做UDP客户端，只是注册包和心跳包不一样。

现以华林优配BMD100为例，阐述在TCP和UDP两种工作模式下，BMD100和服务器建立连接的方法和区别。

1、服务器和BMD100建立连接——TCP模式

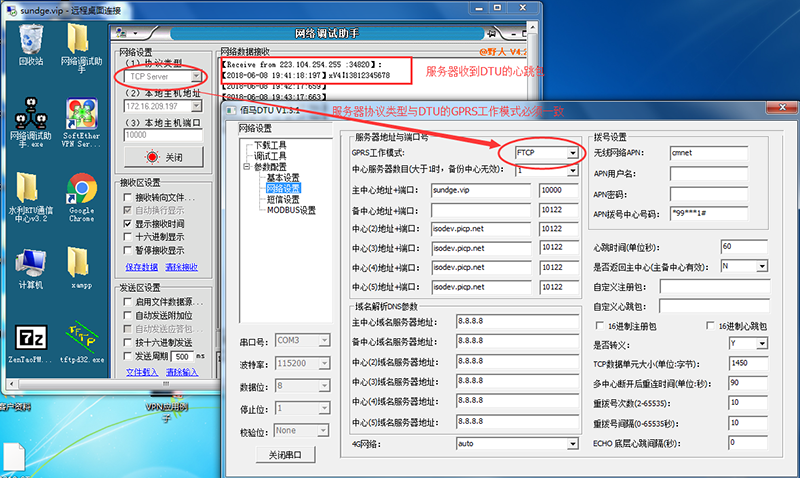

第一时间打开服务器，将协议类型选择TCP Server

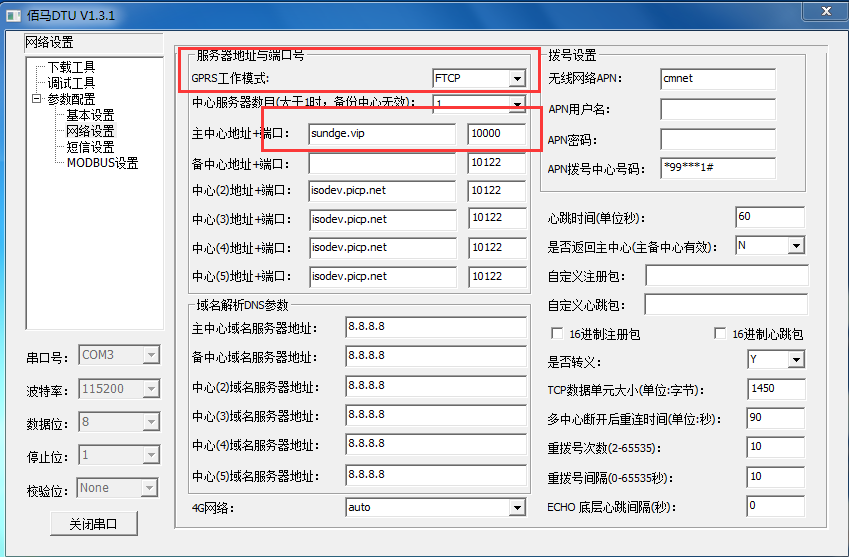

第二步进入DTU配置界面，将GPRS工作模式设置成TCP（这里选择FTCP），中心地址（例：sundge.vip）和端口号(例10000)分别与服务器相对应，

然后保存参数并重启设备。

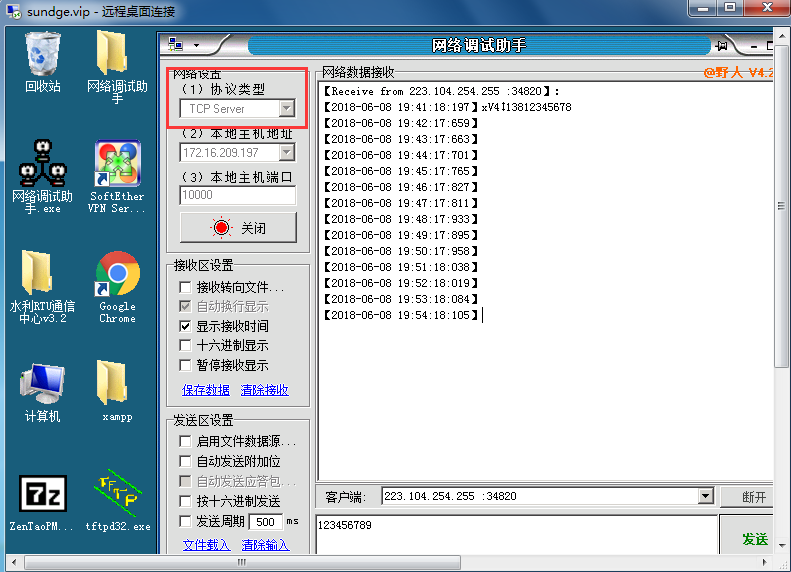

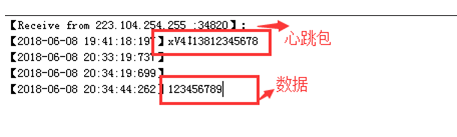

连接成功后，可以观察到服务器收到了DTU发送的心跳包和数据：

2、服务器和DTU建立连接——UDP模式

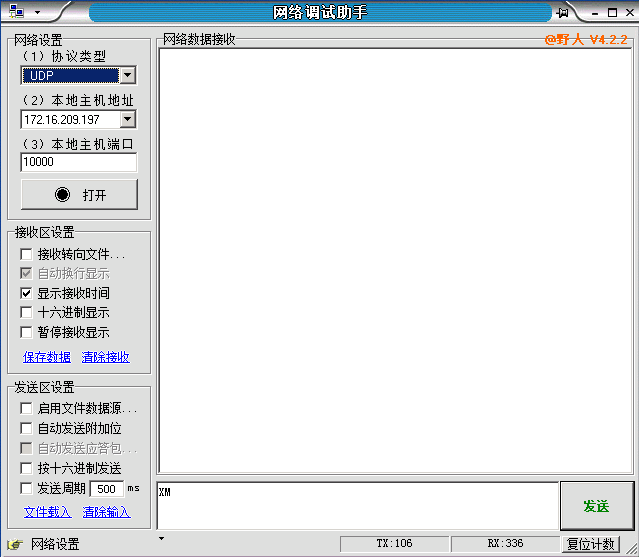

第一时间打开服务器，将协议类型选择UDP

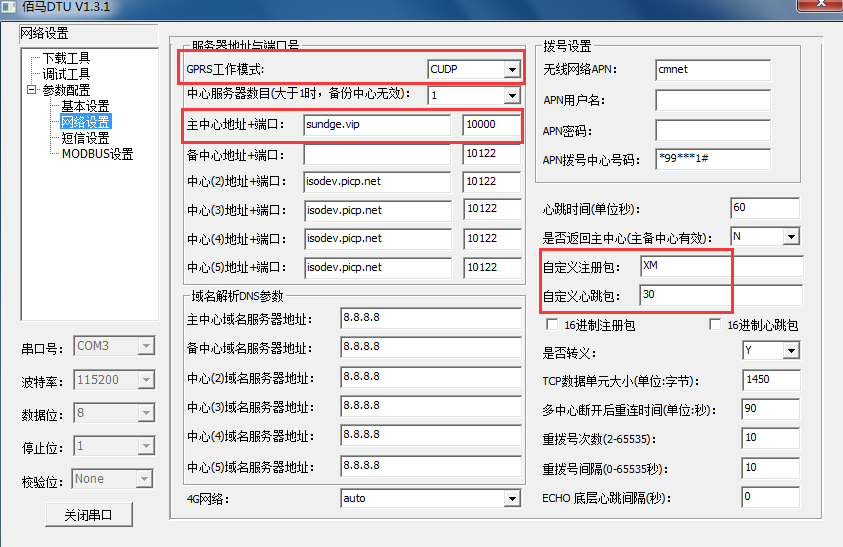

第二步进入DTU配置界面，将GPRS工作模式设置成UDP（这里选择CUDP），中心地址（例：sundge.vip）和端口号(例10000)分别与服务器相对应，

同时与TCP模式设置不同的是，自定义注册包和自定义心跳包需要进行配置，然后保存参数并重启设备。

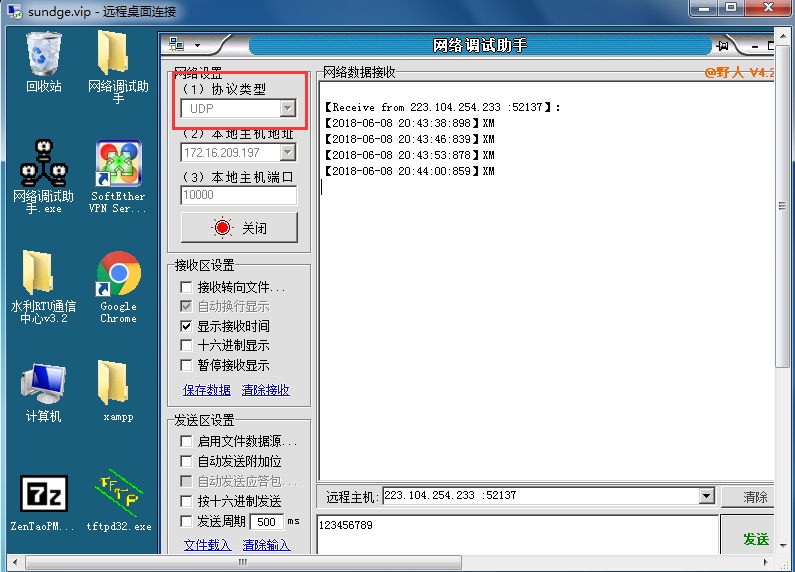

连接成功后，可以观察到服务器收到了DTU发送的心跳包和数据：
