BMY600遥测终端RTU配置成超级终端的应用教程
- 时间 :2018-06-15
- 作者 :华林优配科技
- 浏览数 :2671
BMY600遥测终端RTU配置成超级终端的应用
用户顺利获得扩展AT命令（以下简称AT命令）的方式进行配置和管理：在这种配置方式下，用户只需要有串口通信的程序就可以配置设备的所有的参数，比如WINDOWS下的超级终端，LINUX下的minicom,putty等，或者直接由用户的单片机系统对设备进行配置。在运用扩展AT命令对设备进行配置前需要让设备进入配置状态，其步骤请参考附录
下面以WINDOWS的超级终端为例，说明使设备进入配置状态的步骤。
1．点击 “开始””程序””附件””通讯””超级终端”
2．输入连接名，选择 ”确定”
3．选择连接到设备所采用的实际物理串口，选择”确定”

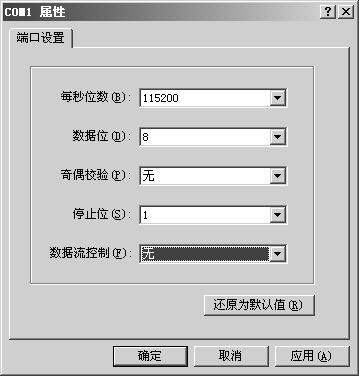

4. 如下图配置超级终端，并选择 “确定”。
通信速率：115200
数据位：8
奇偶校验：无
停止位：1
数据流控: 无
5. 此时超级终端正常运行起来了。
6．重新给设备上电，并不断按住键盘的 ’s’ 键，直到设备进入配置状态。
7. 至此，设备已经成功进入配置状态，可以用扩展AT命令对设备进行参数配置了。
注：每条扩展AT命令都应以回车符做为结束，下同。
AT命令设置
配置项 | 功能 | 设置命令 |
雨量 | 雨量计类型 | 设置AT+RAINTYPE |
雨量计分辨力 | 设置AT+RAINPREC | |
雨量加报阈值 | 设置AT+RAINADDVALUE | |
降水量起始时间 | 设置AT+SLRS | |
水位 | 水位计类型 | 设置AT+LEVELTYPE |
水位计分辨力 | 设置AT+LEVELPREC | |
水位基值 | 设置AT+LEVELBASEVALUE | |
加报水位 | 设置AT+LEVELBASEVALUE | |
流量 | 流量计类型 | 设置AT+FLOWTYPE |
流量加班阈值 | 设置AT+FLOWADDVALUE | |
流量计量程 | 设置AT+FLOWRANGE | |
摄像头 | 拍摄画面大小 | 设置at+cameraresol |
终端参数 | 遥测站地址 | 设置AT+SLDADDR |
工作方式 | 设置AT+SLWORKMODE | |
调试信息等级 | 设置AT+DEBUG | |
定时报时间间隔 | 设置AT+SLREPTIME | |
水位存储间隔 | 设置AT+SLLST | |
均匀时段间隔 | 设置AT+SLERT | |
加报时间间隔 | 设置AT+RAINADDTIME | |
通信密码 | 设置AT+SLLKPW | |
通信识别号 | 设置AT+PHON | |
中心参数 | 拨号中心号码 | 设置AT+CENT |
APN用户名 | 设置AT+USERNAME | |
APN密码 | 设置AT+PASSWORD | |
APN | 设置AT+APN | |
服务器数目 | 设置AT+SVRCNT | |
中心模式 | 设置AT+SLSM | |
备份通道 | 设置AT+SLCB | |
短信中心号码 | 设置AT+PHONE1 | |
中心IP | 设置AT+IPAD | |
端口 | 设置AT+PORT | |
中心地址1 | 设置AT+SLCADDR | |
备份中心IP | 设置AT+IPSEC | |
备份端口 | 设置AT+PTSEC | |
其他参数 | 短信配置开启 | 设置AT+SMSCF |
短信密码 | 设置AT+SMSCPW | |
波特率 | 设置AT+SETIPR |
